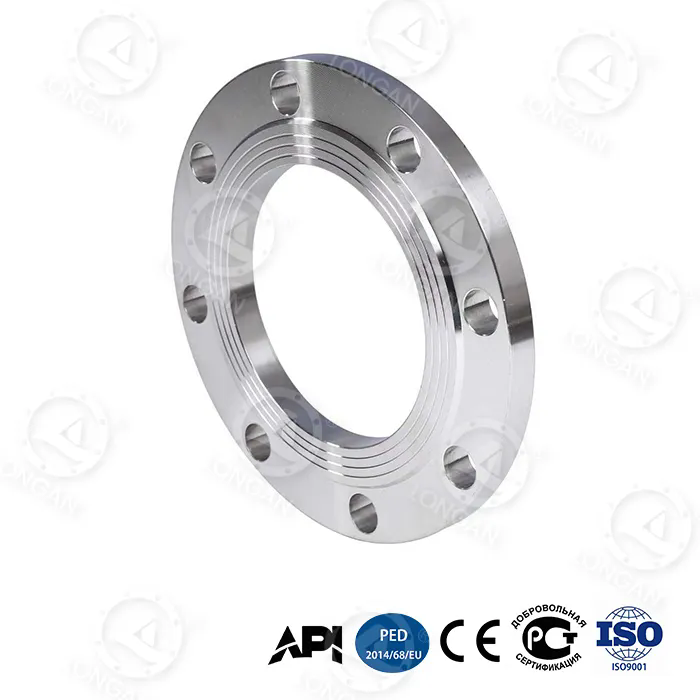

En una planta petroquímica, una conexión de brida plana atornillada debe contener fluido de proceso a presiones superiores a 100 bar y temperaturas superiores a 400°C. El sello no se crea mediante un solo componente, sino mediante un sistema: las caras de la brida, la junta y los pernos. Cuando se aprietan los pernos, generan una fuerza de sujeción que comprime la junta entre las caras de la brida. La junta, a su vez, se deforma y rellena las irregularidades microscópicas de las superficies de las bridas, creando una barrera que evita las fugas. Esto parece bastante simple. Sin embargo, las fugas en las bridas son una de las causas más comunes de accidentes industriales y pérdidas de producción. La razón es que lograr un sello confiable requiere un equilibrio preciso entre la carga del perno, la compresión de la junta y la rigidez de la brida, un equilibrio que se altera fácilmente por una instalación inadecuada, un torque incorrecto del perno o una mala calidad de la cara de la brida.
La pregunta de cómo unbrida planaPor lo tanto, conseguir un sellado fiable con pernos no es sólo cuestión de apretar los pernos hasta que queden apretados. Es una cuestión de ingeniería. La carga del perno debe ser suficiente para comprimir la junta lo suficiente como para sellar, pero no tan alta como para aplastar la junta o ceder los pernos. Las caras de la brida deben ser lo suficientemente planas y lisas para permitir que la junta se ajuste, pero no tan lisas como para que la junta no pueda agarrarse. Los pernos deben apretarse en una secuencia específica para garantizar una distribución uniforme de la carga. Y todo el conjunto debe diseñarse para soportar la presión de funcionamiento, la temperatura y los ciclos térmicos sin perder su fuerza de sellado. Este artículo examinará cada uno de estos factores en detalle técnico, proporcionando una comprensión integral del sellado de bridas planas atornilladas para ingenieros, profesionales de mantenimiento y especialistas en adquisiciones. EnBrida Wenzhou Longan Co., Ltd., nuestra fábrica ha estado fabricando bridas planas durante más de dos décadas y hemos desarrollado un profundo conocimiento de los factores que determinan la confiabilidad del sellado.
Para comprender cómo una brida plana logra un sellado confiable, primero debemos comprender la mecánica de la unión atornillada. Cuando se aprieta un perno, se estira elásticamente. El perno actúa como un resorte y la tensión en el perno crea una fuerza de sujeción que junta las dos caras de la brida. Esta fuerza de sujeción se transmite a través de las caras de la brida hasta la junta. La junta, que está hecha de un material más blando que la brida, está comprimida. A medida que se comprime, fluye hacia los valles microscópicos y raya la cara de la brida, creando un camino tortuoso que el fluido presurizado no puede penetrar fácilmente. El sello se logra cuando la junta se comprime lo suficiente como para llenar estas irregularidades y cuando la tensión de compresión residual sobre la junta es mayor que la presión interna del fluido.
El principio clave es que la junta debe mantenerse en estado de compresión durante toda la vida útil de la junta. Si la tensión de compresión cae por debajo de un nivel crítico, el sello tendrá fugas. La tensión de compresión puede disminuir por varias razones. La junta puede relajarse (desplazarse) con el tiempo, especialmente a temperaturas elevadas. Los pernos pueden perder tensión debido a relajación o vibración. Las caras de las bridas pueden separarse debido a la expansión térmica o la flexión. El diseño de brida plana debe tener en cuenta todos estos factores. Una brida más gruesa y rígida resistirá la flexión y mantendrá una tensión de compresión más uniforme en la junta. Una mayor cantidad de pernos más pequeños proporcionará una fuerza de sujeción más uniforme que una menor cantidad de pernos más grandes. Y el material de la junta debe seleccionarse para resistir la relajación y el ataque químico.
La siguiente tabla resume las fuerzas y factores clave que determinan la confiabilidad de un sello de brida plana atornillado.
| Factor | Descripción | Impacto en el sellado |
| Tensión del perno | El estiramiento elástico del perno cuando se aprieta. | Proporciona la fuerza de sujeción que comprime la junta. |
| Compresión de junta | La deformación de la junta bajo carga del perno. | Rellena las irregularidades de la superficie y crea el sello. |
| Rigidez de la brida | La resistencia de la brida a la flexión bajo carga de perno. | Garantiza una compresión uniforme de la junta en toda la cara. |
| Relajación de la junta | La pérdida de tensión de compresión con el tiempo. | Reduce la fuerza de sellado; debe ser minimizado |
| Efectos térmicos | Expansión diferencial de pernos, bridas y juntas. | Puede aumentar o disminuir la carga del perno |
| Presión interna | La fuerza ejercida por el fluido del proceso. | Tiende a separar las bridas; debe ser contrarrestado por la carga del perno |
En Wenzhou Longan Flange Co., Ltd., diseñamos nuestras bridas planas para optimizar estos factores. Nuestras bridas están fabricadas con acero de alta calidad y mecanizadas con dimensiones precisas para garantizar un ajuste y una distribución de carga adecuados. También brindamos orientación técnica sobre la selección de pernos, selección de juntas y procedimientos de ajuste para ayudar a nuestros clientes a lograr sellos confiables en sus aplicaciones específicas.
La carga del perno es la variable más importante para lograr un sellado confiable. Si la carga del perno es demasiado baja, la junta no se comprimirá lo suficiente para sellar. Si la carga de los pernos es demasiado alta, la junta puede aplastarse, los pernos pueden ceder o la brida puede dañarse. La carga objetivo del perno está determinada por la recomendación del fabricante de la junta, que especifica la tensión de compresión mínima y máxima para el material de la junta. Luego, esta tensión se convierte en un valor de torsión utilizando la fricción de la rosca del perno y la geometría de la junta. La relación par-tensión viene dada por la fórmula: T = K × D × F, donde T es el par, K es el factor de la tuerca (un coeficiente adimensional que tiene en cuenta la fricción), D es el diámetro nominal del perno y F es la tensión deseada del perno.
El factor de tuerca K es un parámetro crítico pero a menudo mal entendido. Depende de la lubricación de las roscas, del acabado superficial del perno y la tuerca y de la presencia de recubrimientos. Un valor típico de K es 0,2 para pernos de acero lubricados, pero puede oscilar entre 0,1 y 0,3 según las condiciones. Esto significa que el mismo valor de torque puede producir una tensión en el perno que varía en un factor de tres. Esta es la razón por la que el torque por sí solo no es un indicador confiable de la carga del perno. Para aplicaciones críticas, los ingenieros utilizan métodos más precisos, como la medición del alargamiento de pernos o indicadores de tensión directa. La siguiente tabla proporciona valores de torsión típicos para tamaños de pernos y materiales de juntas comunes.
| Tamaño del perno | Tipo de junta | Tensión objetivo del perno (MPa) | Par recomendado (Nm) | Factor de tuerca (K) |
| M16 | Goma | 30 - 50 | 80 - 120 | 0.20 |
| M16 | PTFE | 40 - 60 | 100 - 150 | 0.20 |
| M20 | Herida en espiral | 60 - 80 | 200 - 280 | 0.18 |
| M24 | Herida en espiral | 60 - 80 | 350 - 480 | 0.18 |
| M24 | Revestido de metal | 80 - 120 | 450 - 650 | 0.16 |
En nuestra fábrica, brindamos a nuestros clientes especificaciones de torque detalladas para cada brida plana que fabricamos. Estas especificaciones se basan en las dimensiones de la brida, el tamaño y el material de los pernos, el tipo de junta y las condiciones de funcionamiento. También recomendamos el uso de llaves dinamométricas calibradas y la verificación de la tensión de los pernos mediante un segundo método, como medir el alargamiento del perno con un micrómetro o utilizar un tensiómetro ultrasónico. Este enfoque riguroso para el control de la carga de los pernos es esencial para lograr un sellado confiable en aplicaciones críticas.
La junta es el componente que realmente crea el sello en una conexión de brida plana atornillada. Es un material comprimible que se comprime entre las caras de las bridas. La junta debe ser lo suficientemente blanda para adaptarse a las irregularidades de la superficie de las caras de la brida, pero lo suficientemente fuerte para resistir la presión interna y el ataque químico del fluido del proceso. También debe ser lo suficientemente resistente como para mantener su tensión de compresión a lo largo del tiempo y bajo ciclos térmicos. No existe un único material de junta que sea adecuado para todas las aplicaciones. La selección del material de la junta depende de los requisitos de temperatura, presión y compatibilidad química de la aplicación específica.
Los materiales de junta más comunes para bridas planas son caucho, PTFE, enrollados en espiral y con camisa metálica. Las juntas de caucho se utilizan en aplicaciones de baja presión y baja temperatura, como líneas de agua y aire. Las juntas de PTFE se utilizan en aplicaciones químicas donde se requiere resistencia a fluidos agresivos. Las juntas enrolladas en espiral se utilizan en aplicaciones de alta presión y alta temperatura, como líneas de vapor e hidrocarburos. Las juntas con camisa metálica se utilizan en las aplicaciones más exigentes, donde se requieren los niveles más altos de resistencia a la temperatura y la presión. La siguiente tabla compara las propiedades clave de estos materiales de juntas.
| Material de la junta | Temperatura máxima (°C) | Presión máxima (bar) | Resistencia química | Aplicación típica |
| Caucho (NBR) | 100 | 16 | Bueno (agua, aceite) | Agua, aire, vapor a baja presión. |
| PTFE | 260 | 40 | Excelente | Procesamiento químico, alimentos. |
| Herida en espiral | 500 | 100 | Muy bien | Vapor, hidrocarburos, alta presión. |
| Revestido de metal | 600 | 150 | Excelente | Alta temperatura, alta presión |
En Wenzhou Longan Flange Co., Ltd., no fabricamos juntas, pero trabajamos estrechamente con nuestros clientes para garantizar que la junta que seleccionan sea compatible con nuestras bridas planas. Proporcionamos dimensiones detalladas de la cara de la brida, incluida la altura de la cara elevada y el acabado de la superficie, que son fundamentales para el asiento adecuado de la junta. También brindamos orientación sobre la tensión de compresión de la junta y el torque de los pernos, según las recomendaciones del fabricante de la junta. Nuestro objetivo es garantizar que todo el sistema de unión atornillada (brida, junta y pernos) funcione en conjunto para lograr un sellado confiable.
El acabado superficial de la cara de la brida es un parámetro crítico que a menudo se pasa por alto. La junta debe poder adaptarse a las irregularidades de la superficie de la cara de la brida para crear un sello. Si la superficie es demasiado rugosa, es posible que la junta no pueda llenar los valles profundos y que quede un camino de fuga. Si la superficie es demasiado lisa, es posible que la junta no pueda agarrarse a la superficie y puede deslizarse o extruirse bajo presión. El acabado superficial óptimo es un equilibrio entre estos dos extremos. Para la mayoría de los materiales de juntas, se recomienda una rugosidad superficial de Ra 3,2 a 6,3 micrómetros. Esto normalmente se logra mecanizando la cara de la brida con un patrón de ranura dentado o concéntrico, conocido como acabado "fonográfico".
El acabado fonográfico está especificado en normas como ASME B16.5 y EN 1092-1. El acabado se crea mediante una herramienta que corta una ranura en espiral continua en la cara de la brida. La profundidad y el espaciado de las ranuras se controlan para lograr la rugosidad deseada. El patrón de ranura proporciona una serie de crestas y valles que la junta puede agarrar. Este agarre evita que la presión interna explote la junta y ayuda a mantener el sello bajo ciclo térmico. La siguiente tabla proporciona el acabado superficial recomendado para diferentes materiales de juntas.
| Material de la junta | Rugosidad superficial recomendada (Ra, µm) | Tipo de acabado |
| Goma | 3.2 - 6.3 | Fonográfico (concéntrico o dentado) |
| PTFE | 1,6 - 3,2 | Fonográfico o suave |
| Herida en espiral | 3.2 - 6.3 | Fonográfico |
| Revestido de metal | 3.2 - 6.3 | Fonográfico |
En nuestra fábrica, mecanizamos todas las caras de nuestras bridas planas hasta obtener el acabado superficial especificado utilizando tornos CNC con herramientas de precisión. Verificamos el acabado superficial mediante un perfilómetro y registramos los resultados en nuestra documentación de control de calidad. Esto garantiza que cada brida plana que producimos proporcione la superficie óptima para el asiento de la junta. También ofrecemos una gama de acabados frontales, que incluyen acabado liso, acabado dentado y acabado de junta anular, para cumplir con los requisitos de diferentes tipos de juntas y aplicaciones.
La secuencia de apriete de los pernos es otro factor crítico para lograr un sellado confiable. Si los pernos se aprietan uno a la vez en orden aleatorio, la brida se deformará y la compresión de la junta será desigual. Esto puede provocar una fuga, incluso si los valores de torque finales son correctos. El procedimiento correcto es apretar los pernos en forma de estrella o en cruz, en varias pasadas. La primera pasada debe ser una pasada de bajo torque (generalmente 30% del torque final) para asentar la junta y alinear las bridas. La segunda pasada debe ser una pasada de par medio (normalmente el 60 % del par final). La pasada final debe realizarse con el torque máximo, nuevamente en forma de estrella. Este apriete gradual y uniforme garantiza que la junta se comprima uniformemente y que las caras de la brida permanezcan paralelas.
El número de pasadas y los valores de par específicos dependen del tamaño de la brida, el número de pernos y el material de la junta. Para bridas grandes con muchos pernos, es posible que se requieran tres o cuatro pasadas. Para bridas pequeñas, dos pasadas pueden ser suficientes. La siguiente tabla proporciona una guía general para las secuencias de apriete de pernos.
| Tamaño de brida | Número de pernos | Pases recomendados | Patrón de torsión |
| DN50 - DN100 | 4 - 8 | 2 | patrón de estrella |
| DN150 - DN300 | 8 - 12 | 3 | patrón de estrella |
| DN350 - DN600 | 12 - 20 | 3 - 4 | patrón de estrella |
| > DN600 | > 20 | 4+ | Patrón de estrella, múltiples etapas. |
El control de calidad es esencial para garantizar que el procedimiento de apriete se haya realizado correctamente. Después de la pasada final de torsión, un inspector calificado debe verificar la torsión en cada perno usando una llave dinamométrica calibrada. El inspector también debe verificar el espacio entre las caras de las bridas en varios puntos alrededor de la circunferencia para garantizar que las bridas estén paralelas. Si el espacio es desigual, se deben aflojar los pernos y repetir el procedimiento de ajuste. En Wenzhou Longan Flange Co., Ltd., brindamos a nuestros clientes instrucciones de instalación detalladas y especificaciones de torque para cada brida plana que fabricamos. También ofrecemos capacitación y soporte técnico in situ para ayudar a nuestros clientes a lograr sellos confiables en sus aplicaciones críticas.
Pregunta 1: ¿Cuál es el par de apriete correcto para una brida plana?
Respuesta: El torque correcto del perno depende del tamaño del perno, el material del perno, el material de la junta y las condiciones de operación. Por lo general, lo especifica el fabricante de la junta o se calcula utilizando la fórmula T = K × D × F, donde K es el factor de la tuerca, D es el diámetro del perno y F es la tensión objetivo del perno. Proporcionamos especificaciones de torsión detalladas para cada brida plana que fabricamos en Wenzhou Longan Flange Co., Ltd. Es esencial utilizar una llave dinamométrica calibrada y seguir la secuencia de apriete recomendada.
Pregunta 2: ¿Por qué mi brida plana tiene fugas incluso después de apretar los pernos al par especificado?
Respuesta: Hay varias razones posibles. La junta puede estar dañada o ser del material incorrecto. Las caras de las bridas pueden estar dañadas o tener un acabado superficial incorrecto. Los pernos pueden estar contaminados o lubricados incorrectamente, lo que da como resultado un factor de tuerca diferente del valor supuesto. Las bridas pueden no ser paralelas. O las condiciones de operación pueden exceder la presión o temperatura nominal de la junta. Es necesaria una inspección exhaustiva de todos los componentes y una revisión del procedimiento de instalación para identificar la causa raíz.
Pregunta 3: ¿Cuál es la diferencia entre una brida de cara elevada y una brida de cara plana?
Respuesta: Una brida plana con cara elevada tiene un pequeño anillo elevado en la cara, mientras que una brida con cara plana tiene una cara completamente plana. La cara elevada está diseñada para concentrar la carga del perno en la junta, aumentando la tensión de sellado. Las bridas de cara plana se utilizan con juntas de cara completa y son comunes en aplicaciones de baja presión y con bridas de hierro fundido o plástico. La elección depende de la aplicación y de la contrabrida.
Pregunta 4: ¿Con qué frecuencia se deben volver a apretar los pernos de brida plana?
Respuesta: Los pernos de brida plana se deben volver a apretar después de las 24 horas iniciales de operación, especialmente en aplicaciones de alta temperatura donde la expansión térmica y la relajación de la junta pueden causar una pérdida de carga del perno. Después de eso, el reapriete generalmente se realiza durante los intervalos de mantenimiento programados, como las paradas anuales. La frecuencia depende de la criticidad de la aplicación y de las condiciones de funcionamiento. También se recomienda una inspección periódica para detectar fugas.
Pregunta 5: ¿Cuál es la presión máxima que puede sellar una brida plana?
Respuesta: La presión máxima que puede sellar una brida plana depende de la clasificación de la brida, el material de la junta y la carga del perno. Por ejemplo, una brida plana Clase 150 con una junta enrollada en espiral puede sellar hasta 20 bar a temperatura ambiente. Una brida Clase 300 puede sellar hasta 50 bar. Presiones más altas requieren clasificaciones de brida más altas y materiales de junta más robustos. En nuestra fábrica fabricamos bridas planas en una variedad de clases de presión para cumplir con los requisitos de diferentes aplicaciones.
Lograr un sello confiable con una brida plana atornillada es un desafío de ingeniería de sistemas. Requiere la combinación correcta de carga del perno, compresión de la junta, rigidez de la brida y acabado de la superficie. Cada uno de estos factores debe especificarse y controlarse cuidadosamente para garantizar que la junta permanezca en estado de compresión durante toda la vida útil de la junta. La carga del perno debe ser suficiente para comprimir la junta, pero no tan alta como para dañar la junta o la brida. La junta debe ser compatible con el fluido del proceso y capaz de soportar la temperatura y presión de funcionamiento. Las caras de las bridas deben ser planas y tener el acabado superficial correcto para permitir que la junta se ajuste y agarre. Y los pernos deben apretarse en la secuencia correcta para garantizar una distribución uniforme de la carga. En Wenzhou Longan Flange Co., Ltd., nuestra fábrica ha estado fabricando bridas planas durante más de dos décadas y hemos desarrollado un profundo conocimiento de estos factores. Nuestras bridas están mecanizadas con precisión para garantizar un ajuste y una distribución de carga adecuados, y brindamos a nuestros clientes el soporte técnico que necesitan para lograr sellos confiables.
Ya sea que esté diseñando un nuevo sistema de tuberías o manteniendo uno existente, lo invitamos a contactarnos para analizar sus requisitos de bridas planas. Nuestro equipo de ingenieros puede ayudarlo a seleccionar la brida adecuada para su aplicación, brindarle especificaciones de torque y ofrecerle orientación sobre la selección e instalación de juntas. Estamos comprometidos a proporcionar a nuestros clientes productos de la más alta calidad y el mejor servicio posible.
Póngase en contacto con Wenzhou Longan Flange Co., Ltd. hoypara analizar sus requisitos de bridas planas y descubrir cómo nuestros productos pueden ayudarlo a lograr un sellado confiable en sus aplicaciones críticas.
