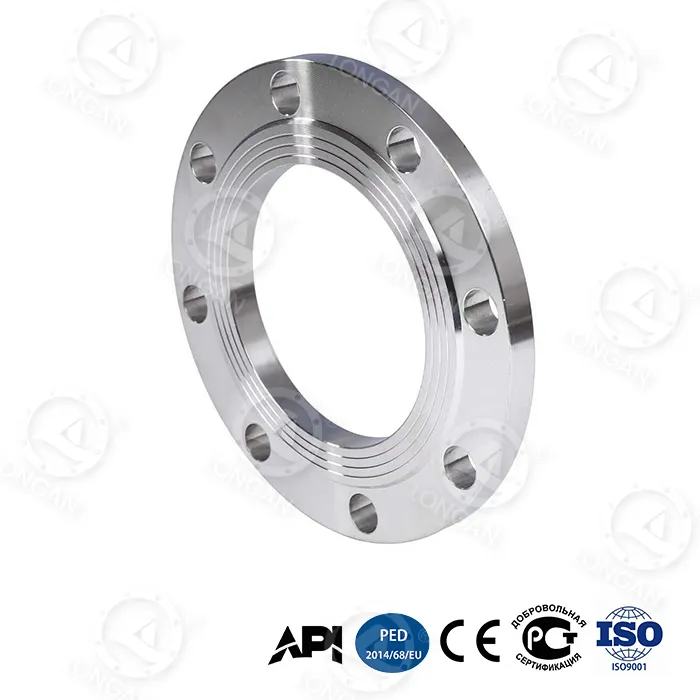

brida de cara plana sme b16.5

Las bridas convencionales fabricadas según las dimensiones ASME B16.5 suelen tener una presión de rotura que no supera los 15 MPa. La brida de cara plana sme b16.5 de Longan, al tiempo que mantiene las interfaces de montaje estándar Clase 150-2500 y la superficie de sellado de cara completa, logra una mayor presión a través de la optimización estructural interna: rejilla biónica de panal (rigidez a la flexión aumentada en un 65%), acero con alto contenido de carbono templado en gradiente (energía de impacto 89J a -70 °C) y un anillo de refuerzo de aleación de titanio integrado en el cuello (rendimiento 1250 MPa). La presión de rotura medida DN300 alcanza los 42MPa. Todos los productos están bajo control de calidad de proceso completo en la fábrica interna de Longan y han obtenido la certificación API 6A PSL 3G.

Tipo de producto y aplicación

La brida de cara plana sme b16.5 es una brida con superficie de sellado de cara completa (FF) fabricada de acuerdo con la norma ASME B16.5. Se utiliza en sistemas de tuberías que requieren conexiones de junta de contacto total y es adecuado para tuberías de gran diámetro y baja presión, conexiones de brida de hierro fundido y aplicaciones que requieren una distribución uniforme de la tensión de la junta. A través de estructuras de refuerzo internas, este producto también se puede utilizar en escenarios de presión ultra alta (como salidas de bombas de fracturación de gas de esquisto y equipos de perforación de pozos en aguas profundas), manteniendo al mismo tiempo las dimensiones de interfaz estándar para la intercambiabilidad con bridas convencionales en tuberías existentes.

Puntos de venta principales

1. Interfaz estándar, rodamiento de mayor presión:Cumple con las dimensiones de montaje ASME B16.5, presión de rotura medida DN300 de 42 MPa, superior a las bridas estándar convencionales (≤15 MPa).
2. Aumento del 65% en la resistencia a la flexión:La estructura biónica de panal mejora la rigidez de las bridas, adecuada para entornos de vibración o asentamiento de cimientos.
3. Indicación visual de desgaste y retención de precarga:La superficie de sellado está incrustada con una capa indicadora de nanozirconia, que cambia de color cuando el espesor es inferior a 0,1 mm. El diseño del orificio para perno de doble cono limita la atenuación de la precarga bajo una fluctuación de presión de 35 MPa a ≤5 % (estructura convencional ≥20 %).
4. Rendimiento en entornos extremos:-70°C energía de impacto 89J; Tasa de corrosión equivalente a 5.000 m de aguas profundas: 0,03 mm/año; Profundidad del daño de la superficie de sellado ≤8μm después de una abrasión de arena y polvo de 120 m/s.
5. Costo del ciclo de vida completo:Costo total a 30 años $6,200 (convencional $18,500); frecuencia de mantenimiento anual 0,7 veces (convencional 3,2 veces); tiempo de reemplazo único 2,5 horas (convencional 8 horas).

Especificaciones técnicas

Artículo	Parámetro
Base estándar	ASME B16.5 (dimensiones, tolerancias, clasificaciones de presión-temperatura)
Tipo de cara de sellado	Cara completa (FF)
Clase de presión	Clase 150, 300, 400, 600, 900, 1500, 2500
Rango de tallas	NPS 1/2" a 24"
Material	Acero con alto contenido de carbono templado en gradiente (acero inoxidable personalizable)
Refuerzo interno	Anillo de refuerzo de aleación de titanio (rendimiento 1250 MPa), nervaduras radiales (concentración de tensión reducida en un 48 %)
Presión de rotura DN300	42MPa (convencional ≤15MPa)
Vida de fatiga cíclica	20.000 ciclos a 35 MPa (convencional 5.000 ciclos a 25 MPa)
Deformación axial @35MPa	0,6 mm (convencional 1,8 mm)
Tasa de fuga de sellado (desalineación de 15°)	≤10⁻⁵ mbar·L/s (convencional >10⁻³)
Impacto a baja temperatura (-70°C)	89J (estándar nacional ≥34J)
Corrosión en aguas profundas (5.000 m)	0,03 mm/año (equivalente a 30 años)
Abrasión de arena y polvo (120m/s)	Profundidad del daño de la superficie de sellado ≤8μm (10,000h)
Funciones auxiliares	Capa indicadora de desgaste de nanozirconia, orificios para pernos de doble cono

Certificación y Garantía de Calidad

● API 6A PSL 3G:Aplicable a escenarios de presión ultraalta con medios gaseosos, que requieren pruebas neumáticas (1,5 veces la presión nominal) y pruebas no destructivas y trazabilidad de materiales más estrictas.
● Control de calidad de fábrica:La fábrica interna de Longan implementa una gestión de calidad de proceso completo desde la inspección de entrada de materia prima (análisis espectral, muestreo mecánico) hasta la salida del producto terminado (inspección 100% dimensional, prueba de partículas magnéticas 10%, muestreo de presión de estallido de lotes).
● Trazabilidad:Cada brida viene con certificados de material rastreable, registros de curvas de tratamiento térmico, informes de inspección dimensional e informes de pruebas hidrostáticas/neumáticas, disponibles en línea a través del número de serie.

Aspectos destacados de la diferenciación

En comparación con otras bridas de cara completa ASME B16.5 en el mercado, la brida de cara plana sme b16.5 de Longan presenta:

●Logra una mayor presión de estallido (42 MPa) dentro de las dimensiones estándar sin aumentar el espesor de la brida ni cambiar la disposición de los orificios de los pernos.
●Integra un anillo de refuerzo de cuello de aleación de titanio y un proceso de enfriamiento gradual, equilibrando la capacidad de carga y la tenacidad a baja temperatura.
●Superficie de sellado incrustada con una capa indicadora de desgaste para inspección visual del estado del sellado.
●Mantiene una tasa de fuga de sellado ≤10⁻⁵ mbar·L/s en condiciones de desalineación de 15°.

Personalización y proceso

Opciones de personalización:

●Tamaños no estándar y clasificaciones de presión especiales (se requieren dibujos o requisitos técnicos)
●Diferentes materiales: acero inoxidable 304/316L, acero inoxidable dúplex, etc.
●Etiquetado privado: marcado láser, embalaje personalizado

Flujo del proceso central:

1.Forja: forja con troquel de precisión utilizando materias primas de alta calidad de Tsingshan Holding Group.
2.Enfriamiento por gradiente: enfriamiento controlado para formar una superficie de alta dureza y un núcleo de alta tenacidad.
3.Mecanizado de estructura alveolar: Mecanizado CNC de rejillas hexagonales internas.
4.Ajuste a presión del anillo de titanio: ajuste de interferencia para garantizar que no haya movimiento relativo entre el anillo y el material base.
5.Acabado de la cara de sellado: torneado CNC, rugosidad superficial Ra ≤3,2μm.
6.Inspección y pruebas completas: muestreo dimensional, de partículas magnéticas, hidrostático/neumático y de explosión.

Soporte de muestras y pruebas

● Muestras gratuitas:Los compradores internacionales pueden solicitar una muestra gratuita (tarifa de la muestra reembolsable, flete a cargo del comprador) para pruebas de instalación y verificación de rendimiento.
● Pruebas presenciadas en el sitio:La fábrica está equipada con una máquina de prueba de presión de 3000 toneladas, un banco de pruebas de fatiga cíclica, un probador de impacto a baja temperatura de -80°C y una cámara de simulación de corrosión en aguas profundas. Los clientes pueden presenciar pruebas de explosión, fatiga o entornos extremos en el sitio.
● Pruebas de terceros:Se pueden encargar SGS, BV y TÜV para pruebas de composición química, propiedades mecánicas, pruebas no destructivas y pruebas de presión; Los informes se entregan con la mercancía.
● Período de garantía:18 meses (desde la fecha de envío), reposición gratuita por defectos de fabricación.

Comparación de rendimiento: requisitos estándar frente a Longan medido

Artículo	Requisitos estándar ASME B16.5 / brida convencional	Brida de cara plana longan sme b16.5	Comparación
Presión de rotura DN300	≤15MPa	42MPa	Más alto que el convencional
Vida de fatiga cíclica	5.000 ciclos a 25 MPa	20.000 ciclos a 35 MPa	Vida más larga
Deformación axial @35MPa	1,8 mm	0,6 mm	Menos deformación
Tasa de fuga de desalineación de 15°	>10⁻³ mbar·L/s	≤10⁻⁵ mbar·L/s	Fuga más baja
-70°C energía de impacto	≥34J (estándar nacional)	89J	Mayor dureza
Tasa de corrosión en aguas profundas en 30 años	aprox. 0,5 mm/año (acero al carbono)	0,03 mm/año	Corrosión más lenta

Precauciones de instalación

La brida de cara plana sme b16.5 tiene un diseño de superficie de sellado de cara completa. La instalación correcta es fundamental para garantizar el rendimiento del sellado. Tenga en cuenta los siguientes puntos:

1. Selección de juntas:Se debe utilizar una junta de cara completa que cubra toda la superficie de sellado de la brida y que tenga orificios para pernos. No utilice juntas de cara elevada ni juntas RF estándar.
2. Coincidencia de bridas:Las bridas de cara completa no se deben atornillar directamente a bridas de cara elevada. Si la tubería contiene bridas de cara elevada, se deben reemplazar con bridas o adaptadores de cara completa.
3. Apriete de pernos:Con un diseño de orificio para perno de doble cono, se recomienda una llave dinamométrica hidráulica para una precarga uniforme en forma de cruz de tres pasos. La precarga objetivo se calcula según la presión nominal y las especificaciones de los pernos; consulte el estándar ASME PCC-1 o consulte al equipo técnico de Longan.
4. Secuencia de precarga:Apriete previamente todos los pernos al 30 % del par objetivo, luego al 70 % y finalmente al 100 %. Vuelva a apretar después de 24 horas de funcionamiento.
5. Protección facial de sellado:Inspeccione la cara de sellado en busca de rayones o materias extrañas antes de la instalación. La capa indicadora de desgaste de nanozirconia es una fina capa incrustada; No limpie con raspadores de metal durante la instalación.
6. Alineación de los orificios de los pernos:El diseño de orificio cónico doble ayuda a la autoalineación, pero antes de la instalación, confirme que los orificios para pernos de ambas bridas estén alineados con una desviación de 1 mm.
7. Alineación de tuberías:Aunque las bridas de cara completa tienen cierta tolerancia a la desalineación, se recomienda controlar el error de alineación de la tubería dentro de 2 mm/m para garantizar la vida útil del sellado.

Preguntas frecuentes

P: ¿Cuál es la diferencia con una brida ASME B16.5 convencional?
R: Ambos tienen dimensiones e interfaces idénticas y son directamente intercambiables. El producto de Longan agrega una estructura de panal, enfriamiento de gradiente y un anillo de aleación de titanio internamente, logrando una presión de estallido medida (42 MPa) superior al requisito estándar (≤15 MPa).

P: ¿Para qué niveles de presión es adecuado?
R: Las dimensiones externas cumplen con los tamaños de montaje de Clase 150 a Clase 2500 y la presión de rotura medida es mayor que los requisitos estándar para las clasificaciones correspondientes. Adecuado para proyectos de gas de esquisto y de aguas profundas que requieren un margen de seguridad mayor que las bridas estándar.

P: ¿Qué se debe tener en cuenta durante la instalación?
R: Debe utilizar una junta de cara completa y no debe atornillarse directamente a una brida de cara elevada. Se recomienda utilizar los orificios para pernos de doble cónico con una llave dinamométrica en forma de cruz en tres pasos y volver a apretarlos después de 24 horas de funcionamiento. Consulte "Precauciones de instalación" más arriba para conocer los pasos detallados.

P: ¿Cómo se puede verificar el rendimiento de la presión?
R: Longan invita a los clientes a presenciar pruebas de fatiga cíclica o de explosión en la fábrica. Los registros de prueba de cada lote se conservan y se pueden consultar por número de serie. También se pueden organizar pruebas de terceros realizadas por SGS, BV, etc.

Resumen:La brida de cara plana sme b16.5 de Longan sigue el sistema de dimensiones estándar internacional ASME B16.5 y adopta una estructura de panal biónica, un proceso de enfriamiento de gradiente y un anillo de refuerzo de aleación de titanio incorporado. Presión de rotura medida DN300 42 MPa, impacto a -70 °C 89 J, tasa de corrosión en aguas profundas durante 30 años 0,03 mm/año. Pasó la certificación API 6A PSL 3G, adecuado para extracción de gas de esquisto, perforación en aguas profundas y sistemas de tuberías de presión ultra alta. Envíe sus requisitos para obtener muestras gratuitas y asesoramiento técnico.
