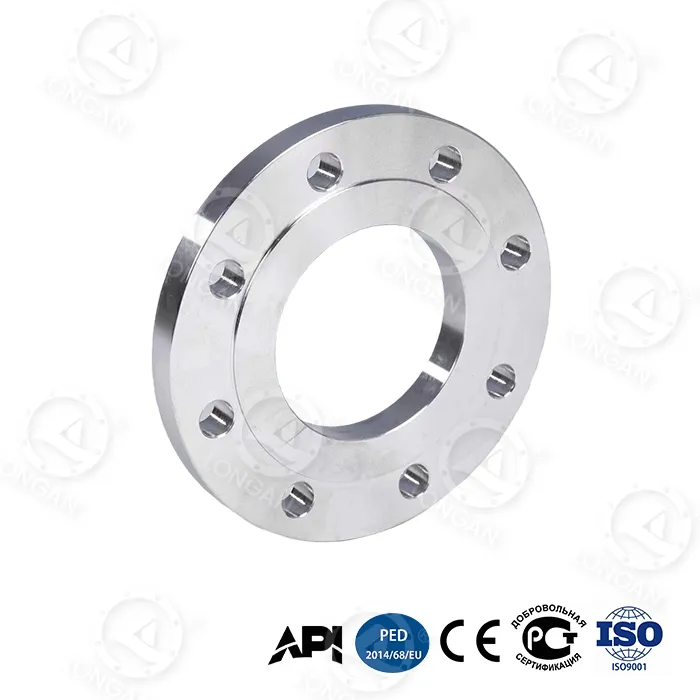

¿Cómo previene las fugas la brida de soldadura plana 304 de cara lisa?

Resumen del artículo:La cara lisa de la brida de soldadura plana 304 ayuda a crear una conexión de tubería confiable cuando su superficie de sellado, junta, dimensiones y condiciones de instalación coinciden adecuadamente. En Wenzhou Longan Flange Co., Ltd., fabricamos bridas industriales con capacidades internas de forjado, mecanizado y prueba. En este artículo, explicamos cómo la calidad de la cara de la brida, la selección de materiales, la precisión dimensional y las prácticas de instalación trabajan juntas para reducir los riesgos de fugas en los sistemas de tuberías industriales.

Tabla de contenido

• ¿Qué causa las fugas en una conexión de brida?
• ¿Cómo ayuda una cara suave a prevenir fugas?
• ¿Cómo se debe hacer coincidir la junta con la brida?
• ¿Por qué son importantes las dimensiones y los índices de presión?
• ¿Cómo pueden los compradores verificar la calidad de las bridas?
• ¿Dónde se utilizan las bridas de cara lisa 304?
• Preguntas frecuentes

¿Qué causa las fugas en una conexión de brida?

Las fugas en las bridas rara vez se reducen a un solo factor. Según nuestra experiencia, la conexión debe considerarse como un conjunto completo, incluidas las caras de la brida, la junta, los pernos, la alineación de la tubería y las condiciones de funcionamiento. Una brida fabricada con el tamaño nominal correcto aún puede tener fugas si su superficie de sellado está dañada o la junta no es adecuada para el fluido del proceso. Al evaluar unBrida de soldadura plana 304 cara lisa, recomendamos verificar las siguientes causas potenciales antes de la instalación:

• Caras de sellado desiguales:Las deformaciones, los rayones, las abolladuras o las irregularidades excesivas de la superficie pueden impedir el contacto uniforme de la junta.
• Selección incorrecta de juntas:Una junta que no puede soportar el fluido, la temperatura o la presión puede deteriorarse o perder su capacidad de sellado.
• Tubería desalineada:Una tensión excesiva en la tubería o una mala alineación pueden crear cargas desiguales en la junta de brida.
• Carga de pernos desigual:Las secuencias de apriete incorrectas o las cargas de pernos inconsistentes pueden reducir la compresión de la junta en ciertas áreas.
• Condiciones de funcionamiento inadecuadas:Las fluctuaciones de presión, los ciclos térmicos, la vibración y la corrosión pueden afectar la integridad de la junta a largo plazo.

La identificación temprana de estos riesgos ayuda a los equipos de compras y a los ingenieros de proyectos a definir las tolerancias de fabricación y los requisitos de instalación correctos en lugar de depender únicamente del material de la brida.

¿Cómo ayuda una cara suave a prevenir fugas?

Una cara de sellado suave proporciona una superficie de contacto para la junta entre dos componentes conectados. Cuando la geometría de la cara y el acabado de la superficie cumplen con los requisitos especificados, la junta puede comprimirse de manera más consistente y llenar pequeñas irregularidades de la superficie. Esto ayuda a reducir posibles vías de fuga a través de la articulación. Sin embargo, que sea suave no significa automáticamente que sea a prueba de fugas. El acabado superficial apropiado depende del material de la junta, el diseño de la brida, la norma aplicable y las condiciones de servicio. Una superficie excesivamente rugosa puede interferir con el contacto de la junta, mientras que un acabado inadecuado o una cara dañada también pueden comprometer el sellado. Para una cara lisa de brida de soldadura plana 304, los compradores deben confirmar tres características importantes:

• Planitud de la cara:La superficie de sellado debe permanecer dentro de la tolerancia dimensional especificada en el plano aprobado o en la norma aplicable.
• Rugosidad de la superficie:El acabado requerido debe coincidir con las recomendaciones del fabricante de la junta y las especificaciones de la brida.
• Condición de la superficie:La cara terminada debe inspeccionarse para detectar rayones visibles, abolladuras, corrosión y defectos de mecanizado que podrían afectar el contacto de la junta.

Brida Wenzhou Longan Co., Ltd. se encarga de la forja y el mecanizado internamente, lo que permite gestionar los requisitos de producción en múltiples etapas de fabricación. Para proyectos con estrictos requisitos de sellado, los compradores deben especificar los valores requeridos de planitud y rugosidad antes de la producción y solicitar registros de inspección para verificar el cumplimiento.

¿Cómo se debe hacer coincidir la junta con la brida?

La junta es una parte crítica del sistema de sellado. Incluso una brida correctamente mecanizada puede tener fugas cuando se combina con una junta que es incompatible con el medio del proceso o incapaz de mantener una compresión suficiente en condiciones operativas. Antes de ordenar un conjunto de brida, recomendamos confirmar los siguientes detalles con el ingeniero del proyecto o el proveedor de juntas:

• Compatibilidad de fluidos:Verifique la resistencia al fluido del proceso, a los productos químicos de limpieza y a otras sustancias que puedan entrar en contacto con la junta.
• Rango de temperatura:Verifique tanto la temperatura de funcionamiento normal como las variaciones de temperatura previsibles.
• Condiciones de presión:Confirme que la junta sea adecuada para la presión de funcionamiento y las fluctuaciones de presión especificadas.
• Dimensiones de la junta:Verifique el diámetro interior, el diámetro exterior, el espesor y el área de contacto requerida.
• Revestimiento de brida:Asegúrese de que el diseño de la junta sea compatible con la cara de sellado lisa o plana especificada.

El término "cara lisa" debe confirmarse con el dibujo y la norma de brida aplicable. Diferentes estándares y fabricantes pueden usar diferente terminología de revestimiento, por lo que los compradores no deben asumir que cada cara de apariencia plana tiene dimensiones o requisitos de sellado idénticos.

¿Por qué son importantes las dimensiones y los índices de presión?

La precisión dimensional afecta tanto al rendimiento del ensamblaje como del sellado. El espaciado incorrecto entre los orificios de los pernos puede dificultar la instalación, mientras que un espesor de brida o una geometría de revestimiento que difiera del diseño aprobado puede afectar la carga de la junta. La clasificación de presión también requiere atención cuidadosa. Una brida hecha de acero inoxidable 304 no es automáticamente adecuada para cualquier presión o temperatura. Sus condiciones de servicio permitidas dependen del estándar, tamaño, diseño, propiedades del material y temperatura de funcionamiento aplicables. La siguiente tabla enumera las principales especificaciones que vale la pena comprobar antes de comprar.

Especificación	Qué verificar	Relevancia para la prevención de fugas
Grado de material	Acero inoxidable 304 y el estándar de material especificado.	Apoya la idoneidad del material y la resistencia a la corrosión.
Tamaño nominal	Dimensiones de DN o NPS, diámetro interior y tubería de acoplamiento	Ayuda a garantizar un ajuste y alineación correctos.
Cara de sellado	Tipo de cara, planitud y rugosidad superficial especificada	Soporta un contacto constante con la junta
Patrón de agujeros para pernos	Diámetro del círculo de pernos, número de orificios y diámetro de orificios	Ayuda a lograr un montaje y una carga de pernos correctos.
Presión y temperatura	Condiciones de diseño y clasificación de presión aplicable	Ayuda a evitar el uso más allá de las condiciones nominales de la brida.
Requisitos de junta	Material, dimensiones y límites de funcionamiento.	Ayuda a mantener el sellado en condiciones de servicio reales.
Registros de inspección	Certificados de materiales y resultados de inspección dimensional.	Proporciona evidencia de que el producto suministrado cumple con las especificaciones.

Para proyectos no estándar, Wenzhou Longan Flange Co., Ltd. ofrece fabricación de bridas personalizadas y servicios OEM. Proporcionar un plano aprobado y condiciones operativas completas en la etapa de cotización ayuda a reducir las brechas en las especificaciones y evitar cambios costosos después de la producción.

¿Cómo pueden los compradores verificar la calidad de las bridas?

Los controles de calidad deben cubrir el material, el mecanizado, las dimensiones y la trazabilidad en lugar de centrarse únicamente en la apariencia final. En Wenzhou Longan Flange Co., Ltd., nuestras capacidades de fabricación incluyen forjado, mecanizado y pruebas. El sistema ERP en línea de la empresa respalda la gestión de datos de producción desde la entrada de la materia prima hasta el envío del producto terminado. Para la inspección entrante o evaluación de proveedores, sugerimos utilizar una lista de verificación como la siguiente:

• Compare el certificado de material y la identificación del producto con la orden de compra.
• Mida el diámetro exterior de la brida, el espesor, el diámetro interior y el patrón de orificios para pernos según el dibujo aprobado.
• Inspeccione la cara de sellado en busca de daños y verifique la planitud y rugosidad especificadas utilizando métodos de medición adecuados.
• Confirme que el estándar de la brida y la clasificación de presión coincidan con los requisitos del proyecto.
• Verifique las marcas de materiales y los registros de lotes disponibles para su trazabilidad.
• Inspeccione el embalaje para asegurarse de que la cara de sellado esté protegida durante el almacenamiento y el transporte.

Para proyectos de tuberías exigentes, se deben acordar criterios de inspección antes de que comience la fabricación. Si el proyecto requiere inspección de terceros, identificación positiva del material o pruebas adicionales, estos requisitos deben registrarse en la especificación de compra.

¿Dónde se utilizan las bridas de cara lisa 304?

Las bridas de acero inoxidable 304 se utilizan en una variedad de conexiones de equipos y tuberías industriales donde sus propiedades mecánicas y resistencia a la corrosión se adaptan al entorno operativo. Las aplicaciones típicas pueden incluir sistemas relacionados con el agua, tuberías de procesos generales, equipos seleccionados de procesamiento de alimentos y conexiones de servicios públicos. La idoneidad siempre debe evaluarse en relación con las condiciones reales de servicio:

• Tuberías de agua y servicios públicos:Considere la química del agua, la temperatura, la presión y la compatibilidad de las juntas.
• Equipos de procesamiento de alimentos:Verifique los requisitos de limpieza, las especificaciones de acabado de superficies y las normas de higiene aplicables.
• Procesamiento químico general:Revise cuidadosamente la compatibilidad química, especialmente cuando haya cloruros o sustancias agresivas presentes.
• Conexiones de equipos industriales:Confirme las dimensiones de acoplamiento, las condiciones de vibración y el acceso a la instalación.

Brida Wenzhou Longan Co., Ltd. fabrica bridas industriales para sectores que incluyen petróleo y gas, procesamiento petroquímico, generación de energía e infraestructura. El tipo y el material de brida apropiados deben determinarse según las especificaciones de ingeniería y no solo por el nombre de la industria.

Preguntas frecuentes

1. ¿Puede una cara lisa prevenir completamente las fugas en las bridas?

No. Una cara lisa adecuada ayuda a proporcionar un contacto constante con la junta, pero la prevención de fugas también depende de la compatibilidad de la junta, la carga de los pernos, la alineación, las condiciones de funcionamiento y la instalación correcta.

2. ¿Qué acabado superficial debo especificar para una brida de cara lisa 304?

El acabado requerido depende del estándar de brida, el tipo de junta y las especificaciones del proyecto. Los compradores deben indicar la rugosidad y planitud requeridas en el dibujo y confirmar el método de inspección aplicable con el fabricante.

3. ¿El acero inoxidable 304 es adecuado para fluidos corrosivos?

Es adecuado para muchos entornos generales, pero no para todos los medios corrosivos. Los cloruros y ciertos productos químicos agresivos pueden provocar corrosión localizada. El fluido del proceso, la concentración y la temperatura de funcionamiento deben revisarse antes de seleccionar el material.

4. ¿Qué información se necesita para pedir una brida de soldadura plana 304 de cara lisa?

Proporcione el tamaño nominal, el estándar aplicable, la clasificación de presión, el grado del material, el tipo de cara, la cantidad, los requisitos de entrega y el plano aprobado, cuando esté disponible. Incluir requisitos especiales de inspección y trazabilidad en la orden de compra.

5. ¿Puede Wenzhou Longan Flange Co., Ltd. suministrar bridas personalizadas?

Sí. La empresa fabrica diferentes tipos de bridas y ofrece servicios OEM para productos personalizados y no estándar. La viabilidad de producción y el tiempo de entrega dependen de las dimensiones, el material, el dibujo y los requisitos del pedido.

6. ¿Cuánto tiempo suele tardar la producción de bridas?

El plazo de producción típico declarado por la empresa es de dos a cuatro semanas, dependiendo de la complejidad del producto y la carga de trabajo. Confirme el cronograma para el pedido específico antes de realizar una orden de compra.

7. ¿Qué documentos deben solicitar los compradores para verificar la calidad de las bridas?

Dependiendo del proyecto, los compradores pueden solicitar certificados de prueba de materiales, informes de inspección dimensional, registros de trazabilidad y documentación aplicable del sistema de calidad. Cualquier prueba adicional o inspección de terceros debe acordarse antes de la producción.

La prevención de fugas en las bridas comienza con hacer coincidir la cara de sellado, la junta, el material y las dimensiones con las condiciones de servicio reales. Una brida de soldadura plana 304 con cara lisa puede proporcionar una conexión confiable cuando se controlan las tolerancias de fabricación y se siguen los requisitos de instalación. Para especificaciones de productos o consultas sobre bridas personalizadas, comuníquese conBrida Wenzhou Longan Co., Ltd.con sus dibujos y requisitos del proyecto.
