En una planta de tratamiento de agua en las afueras de Shanghai, un equipo de mantenimiento está reemplazando un tramo de tubería de acero galvanizado. La tubería ha estado en servicio durante más de una década y el revestimiento galvanizado la ha protegido de la corrosión. La tripulación necesita conectar la nueva sección al sistema existente. Tienen dos opciones: soldar la conexión o utilizar una brida roscada. Para soldar sería necesario pulir el revestimiento galvanizado, lo que dejaría la zona de soldadura vulnerable a la corrosión. También requeriría permisos de trabajo en caliente y equipo especializado. La brida roscada, por el contrario, se puede instalar con herramientas manuales sencillas, sin dañar la capa protectora y sin necesidad de trabajo en caliente. Por este motivo, los sistemas de tuberías galvanizadas prefieren bridas roscadas. La elección no se trata sólo de conveniencia; se trata de preservar la integridad de la protección contra la corrosión y garantizar la fiabilidad a largo plazo de todo el sistema.
La brida roscada es un tipo de brida que se conecta a la tubería mediante una rosca. Está disponible en una variedad de tamaños y presiones nominales para adaptarse a diferentes aplicaciones. En un sistema de tuberías galvanizadas, elbrida roscadaOfrece varias ventajas sobre otros tipos de bridas, incluidas bridas con cuello soldado, bridas deslizantes y bridas con junta superpuesta. Este artículo examinará las razones técnicas y prácticas por las que las bridas roscadas son la opción preferida para los sistemas de tuberías galvanizadas. Cubriremos el impacto de la soldadura en recubrimientos galvanizados, la eficiencia de instalación de conexiones roscadas, el rendimiento de sellado de bridas roscadas y las especificaciones de materiales que garantizan la compatibilidad. También proporcionaremos especificaciones detalladas del producto de nuestra fábrica en Brida Wenzhou Longan Co., Ltd.

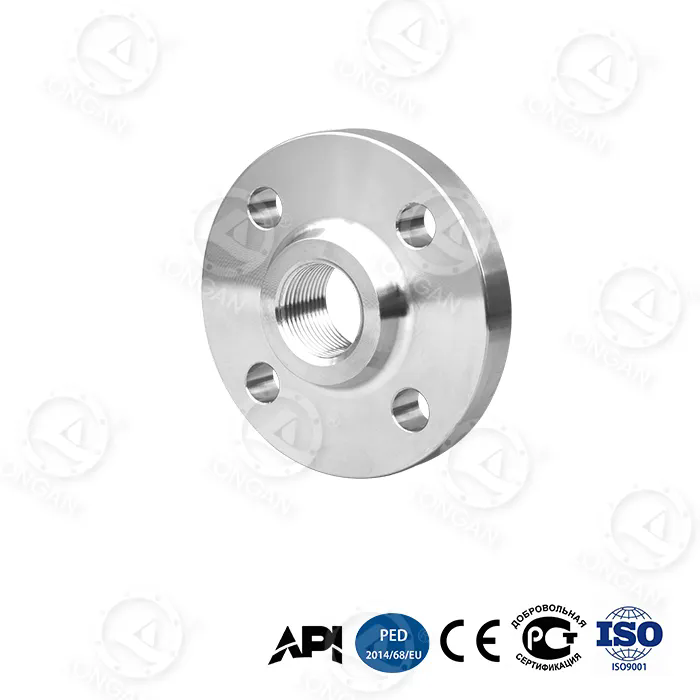

Una brida roscada es un tipo de brida de tubería que se fija a la tubería mediante una rosca. La brida tiene un orificio roscado que coincide con la rosca externa del extremo del tubo. Para instalar la brida, se rosca el extremo del tubo y se atornilla la brida al tubo. Luego, la brida se fija en su lugar con una soldadura de sello o una soldadura de respaldo, aunque en muchas aplicaciones de baja presión no se requiere soldadura. La conexión roscada proporciona un sello mecánico capaz de soportar presiones y temperaturas moderadas. Las bridas roscadas están disponibles en una variedad de tamaños, desde 1/2 pulgada hasta 24 pulgadas, y en clases de presión de 150 a 2500. Se usan comúnmente en el tratamiento de agua, procesamiento químico y sistemas de tuberías industriales donde la soldadura no es práctica ni deseable.
El diseño de una Brida Roscada es sencillo pero eficaz. La cara de la brida suele ser elevada o plana, según la brida de acoplamiento. El orificio roscado está mecanizado con una tolerancia precisa para garantizar un ajuste adecuado con la rosca del tubo. La brida suele estar hecha de acero forjado, acero fundido o acero inoxidable, según la aplicación. En un sistema de tuberías galvanizadas, la brida roscada también está galvanizada para adaptarse a la tubería y brindar protección contra la corrosión. La siguiente tabla resume los componentes clave y sus funciones.
| Componente | Función |
| Cuerpo de brida | Proporciona la conexión estructural y la superficie de contacto. |
| Orificio roscado | Coincide con la rosca de la tubería para crear un sello mecánico. |
| Cara de brida | Proporciona la superficie de sellado para la junta. |
| Orificios para pernos | Permita que la brida se atornille a la brida de acoplamiento |
| Recubrimiento Galvanizado | Proporciona protección contra la corrosión para la brida y la conexión. |
EnBrida Wenzhou Longan Co., Ltd., nuestra fábrica fabrica bridas roscadas en una variedad de tamaños, clasificaciones de presión y materiales. Ofrecemos bridas roscadas galvanizadas que están diseñadas específicamente para su uso en sistemas de tuberías galvanizadas. Nuestras bridas se fabrican según estándares internacionales, incluidos ANSI B16.5, DIN y JIS, lo que garantiza la compatibilidad con una amplia gama de tuberías y accesorios.
La tubería galvanizada es una tubería de acero recubierta con una capa de zinc para protegerla de la corrosión. El recubrimiento de zinc actúa como un ánodo de sacrificio, lo que significa que corroerá preferentemente el acero, protegiéndolo de la oxidación. Esta protección es eficaz siempre que el recubrimiento de zinc permanezca intacto. Cuando se suelda la tubería, el calor del proceso de soldadura quema el recubrimiento de zinc en la zona afectada por el calor. Esto deja el acero subyacente expuesto y vulnerable a la corrosión. Además, el proceso de soldadura puede producir humos tóxicos a partir del zinc vaporizado, que pueden ser peligrosos para el soldador. La siguiente tabla resume los efectos de la soldadura en tuberías galvanizadas.
| Efecto | Consecuencia |
| Recubrimiento de zinc quemado | El acero expuesto es vulnerable a la corrosión. |
| Zona afectada por el calor | Propiedades mecánicas reducidas en la zona de soldadura. |
| Humos tóxicos | Peligro para la salud de los soldadores; Requiere ventilación y EPP. |
| Necesidad de volver a recubrir | Mano de obra y materiales adicionales para restaurar la protección contra la corrosión. |
| permiso de trabajo caliente | Procedimientos de seguridad adicionales y tiempo de inactividad |
Estos efectos hacen que la soldadura sea una opción indeseable para conectar tuberías galvanizadas. La alternativa es utilizar una conexión mecánica que no requiera calor. La brida roscada es una de esas conexiones. Al atornillar la brida al extremo roscado del tubo, se conserva el recubrimiento de zinc y la protección contra la corrosión del sistema permanece intacta. En nuestra fábrica entendemos la importancia de preservar el revestimiento galvanizado. Nuestras bridas roscadas están diseñadas para proporcionar una conexión mecánica confiable sin comprometer la integridad de la tubería.
La instalación de una Brida Roscada es un proceso mecánico sencillo que no implica calor. El extremo del tubo se rosca utilizando una máquina roscadora de tubos o un roscador manual. El proceso de roscado elimina una pequeña cantidad de material del extremo de la tubería, pero el recubrimiento de zinc del resto de la tubería permanece intacto. A continuación se atornilla la brida al extremo roscado del tubo. Las roscas se enganchan para crear un sello mecánico. En algunos casos, se aplica un sellador de roscas o cinta a las roscas para mejorar el sellado. Luego, la brida se atornilla a la brida correspondiente, completando la conexión. Todo el proceso se puede completar con herramientas manuales sencillas, sin necesidad de permisos de trabajo en caliente ni equipos de soldadura especializados. La siguiente tabla resume los pasos para instalar una brida roscada.
| Paso | Acción | Equipo |
| 1 | Cortar el tubo a medida | Cortatubos o sierra |
| 2 | Enrosque el extremo del tubo | Máquina roscadora de tubos o roscadora manual |
| 3 | Limpiar los hilos | cepillo de alambre o paño |
| 4 | Aplicar sellador de roscas | Cinta de PTFE o sellador para tuberías |
| 5 | Atornille la brida a la tubería. | llave de tubo |
| 6 | Apretar la brida | llave de tubo |
| 7 | Atornille la brida a la brida de acoplamiento | Llave o llave de impacto |
El proceso de instalación es rápido, limpio y seguro. Se puede realizar en áreas donde no se permite el trabajo en caliente, como en atmósferas explosivas o en espacios confinados. También elimina la necesidad de volver a recubrir la zona de soldadura, lo que ahorra tiempo y materiales. En nuestra fábrica, proporcionamos instrucciones de instalación detalladas con nuestras bridas roscadas y nuestro equipo técnico está disponible para ayudarlo con cualquier pregunta.
El rendimiento de sellado de una brida roscada depende de la calidad del acoplamiento de la rosca y del uso de un sellador de roscas adecuado. Cuando se instala correctamente, una conexión roscada puede proporcionar un sello hermético para presiones y temperaturas moderadas. La presión nominal de una brida roscada está determinada por su diseño, material y tamaño. Las bridas roscadas estándar están disponibles en clases de presión de 150 a 2500. La siguiente tabla resume las clasificaciones típicas de presión y temperatura para nuestras bridas roscadas.
| Clase de presión | Presión máxima (bar) | Temperatura máxima (°C) | Aplicación típica |
| Clase 150 | 20 | 200 | Agua a baja presión, climatización. |
| Clase 300 | 50 | 200 | Agua a media presión, tuberías de proceso. |
| Clase 600 | 100 | 200 | Agua a alta presión, sistemas industriales. |
| Clase 900 | 150 | 200 | Aplicaciones industriales de alta presión |
| Clase 1500 | 250 | 200 | Aplicaciones de muy alta presión |
| Clase 2500 | 420 | 200 | Aplicaciones de presión extrema |
Es importante tener en cuenta que la presión nominal de una conexión roscada es generalmente menor que la de una conexión soldada del mismo tamaño y clase. Esto se debe a que las roscas reducen el espesor de la pared de la tubería y crean una concentración de tensiones. Por este motivo, las bridas roscadas se utilizan normalmente en aplicaciones de baja presión o donde el espesor de la pared de la tubería es suficiente para acomodar las roscas. En un sistema de tuberías galvanizadas, la presión nominal de la brida roscada debe coincidir con la presión nominal de la tubería y del sistema. En nuestra fábrica, podemos ayudarlo con la selección de la clase de presión adecuada para su aplicación.
El material de la Brida Roscada debe ser compatible con el material de la tubería y el fluido que se transporta. Para los sistemas de tuberías galvanizadas, la brida suele estar hecha de acero galvanizado, que combina con la tubería y proporciona el mismo nivel de protección contra la corrosión. La brida también puede estar hecha de acero inoxidable u otros materiales si es necesario. Las especificaciones para una brida roscada incluyen el tamaño, la clase de presión, el material, el tipo de rosca y el tipo de cara de la brida. La siguiente tabla resume las especificaciones clave de nuestras bridas roscadas galvanizadas.
| Especificación | Opciones |
| Tamaño | 1/2" a 24" (DN15 a DN600) |
| Clase de presión | 150, 300, 600, 900, 1500, 2500 |
| Material | Acero al carbono galvanizado, Acero inoxidable, Hierro dúctil |
| Tipo de hilo | NPT, BSPT, BSPP, métrico |
| Cara de brida | Cara elevada (RF), cara plana (FF), junta anular (RTJ) |
| Estándar | ANSI B16.5, DIN, JIS, EN 1092-1 |
| Revestimiento | Galvanizado en caliente, electrogalvanizado |
En Wenzhou Longan Flange Co., Ltd., nuestra fábrica fabrica bridas roscadas para cumplir con estas especificaciones y más. Podemos personalizar la brida para adaptarla a los requisitos específicos del proyecto, incluidos tamaños especiales, materiales especiales y tipos de roscas especiales. Nuestro proceso de control de calidad incluye inspección dimensional, medición de roscas y pruebas de presión para garantizar que cada brida cumpla con los estándares requeridos.
Al seleccionar una brida para un sistema de tuberías galvanizadas, los ingenieros tienen varias opciones, incluidas bridas con cuello soldado, bridas deslizantes, bridas con junta traslapada y bridas roscadas. Cada tipo tiene sus propias ventajas y desventajas. La siguiente tabla compara las características clave de estos tipos de bridas.
| Tipo de brida | Método de instalación | Conserva el revestimiento galvanizado | Clasificación de presión | Costo |
| Brida roscada | Atornillado a tubo roscado | Sí | Moderado | Bajo-Medio |
| Brida de cuello soldado | Soldado a tubería | No (recubrimiento dañado) | Alto | Medio-alto |
| Brida deslizante | Deslizar sobre tubería y soldar. | No (recubrimiento dañado) | Moderado | Bajo-Medio |
| Brida de junta solapada | Usado con extremo corto; sin soldadura a la tubería | Sí (si el extremo del muñón está galvanizado) | Moderado | Medio |
Como muestra la tabla, la Brida Roscada es el único tipo que conserva el recubrimiento galvanizado sin necesidad de componentes o procedimientos adicionales. La brida para junta traslapada también puede conservar el revestimiento si se utiliza un extremo galvanizado, pero requiere más componentes y es más costosa. Las bridas Weld Neck y Slip-On requieren soldadura, lo que daña el revestimiento y requiere volver a recubrirlo. Por estos motivos, la brida roscada es la opción preferida para sistemas de tuberías galvanizadas.
Pregunta 1: ¿Cuál es la presión nominal máxima para una brida roscada en un sistema de tuberías galvanizadas?
Respuesta: Las bridas roscadas están disponibles en clases de presión de hasta 2500. Sin embargo, la presión nominal máxima para una conexión roscada es generalmente menor que la de una conexión soldada del mismo tamaño y clase. Esto se debe a que las roscas reducen el espesor de la pared de la tubería y crean una concentración de tensiones. Para la mayoría de los sistemas de tuberías galvanizadas, las bridas Clase 150 o Clase 300 son suficientes. En Wenzhou Longan Flange Co., Ltd., podemos ayudarlo con la selección de la clase de presión adecuada para su aplicación.
Pregunta 2: ¿Se puede utilizar una brida roscada en una aplicación de alta temperatura?
Respuesta: Las bridas roscadas se pueden usar en aplicaciones de alta temperatura, pero la clasificación de temperatura depende del material de la brida y la junta. Las bridas estándar de acero al carbono galvanizado son adecuadas para temperaturas de hasta 200 °C. Para temperaturas más altas, es posible que se requieran bridas de acero inoxidable o acero aleado. Es importante seleccionar una brida y una junta que estén clasificadas para la temperatura de funcionamiento del sistema.
Pregunta 3: ¿Qué tipo de sellador de roscas se debe utilizar con una brida roscada?
Respuesta: La cinta de PTFE o la grasa para tuberías se usan comúnmente como sellador de roscas para bridas roscadas. La cinta de PTFE es fácil de aplicar y proporciona un buen sellado para el agua y muchos otros fluidos. La pasta para tuberías es una pasta que se aplica a las roscas y proporciona un sello más robusto para presiones más altas. La elección depende de la aplicación y del fluido a transportar. Siga siempre las recomendaciones del fabricante para el sellador.
Pregunta 4: ¿Cómo puedo garantizar una conexión sin fugas con una brida roscada?
Respuesta: Para garantizar una conexión sin fugas, siga estos pasos: limpie las roscas a fondo, aplique el sellador de roscas de manera uniforme, atornille la brida a la tubería con la mano y luego apriete con una llave para tubos. No apriete demasiado, ya que esto puede dañar las roscas o agrietar la brida. Utilice una llave dinamométrica calibrada si está disponible. Finalmente, atornille la brida a la brida de acoplamiento, apretando los pernos en forma de estrella para asegurar una presión uniforme sobre la junta. Nuestra fábrica proporciona instrucciones de instalación detalladas con nuestras bridas roscadas.
Pregunta 5: ¿Las bridas roscadas galvanizadas son adecuadas para sistemas de agua potable?
Respuesta: Sí, las bridas roscadas galvanizadas son adecuadas para sistemas de agua potable, siempre que el galvanizado se realice según un estándar aprobado para el contacto con agua potable. El recubrimiento de zinc es inerte y no libera sustancias nocivas al agua. En nuestra fábrica, utilizamos galvanizado en caliente que cumple con los requisitos de ASTM A153 y otras normas relevantes para aplicaciones de agua potable.
Los sistemas de tuberías galvanizadas prefieren las bridas roscadas porque ofrecen una combinación de eficiencia de instalación, protección contra la corrosión e integridad de la conexión que ningún otro tipo de brida puede igualar. La conexión roscada elimina la necesidad de realizar soldaduras, que dañarían el revestimiento galvanizado y expondrían la tubería a la corrosión. Permite una instalación rápida, limpia y segura sin permisos de trabajo en caliente ni equipo especializado. Preserva el recubrimiento de zinc, asegurando que la protección contra la corrosión de todo el sistema permanezca intacta. Y proporciona un sello confiable y hermético para presiones y temperaturas moderadas. En Wenzhou Longan Flange Co., Ltd., nuestra fábrica fabrica bridas roscadas de alta calidad diseñadas específicamente para sistemas de tuberías galvanizadas. Utilizamos solo los mejores materiales y seguimos rigurosos procedimientos de control de calidad para garantizar que cada brida cumpla con los más altos estándares de rendimiento y confiabilidad.
Ya sea que esté diseñando un nuevo sistema de tuberías galvanizadas o manteniendo uno existente, lo invitamos a comunicarse con nuestro equipo técnico para analizar sus requisitos. Podemos proporcionar especificaciones detalladas del producto, asistencia en la selección de materiales y soporte para la aplicación. Nuestro compromiso con la calidad y la satisfacción del cliente nos ha convertido en un socio confiable para proyectos de tuberías industriales y comerciales de tratamiento de agua en todo el mundo.
Póngase en contacto con Wenzhou Longan Flange Co., Ltd. hoypara analizar sus requisitos de bridas roscadas y descubrir cómo nuestras bridas pueden mejorar la confiabilidad y eficiencia de su sistema de tuberías galvanizadas.
