En una instalación de fabricación de semiconductores, la pureza de los gases y productos químicos utilizados en el proceso de fabricación se mide en partes por billón. Una sola partícula de polvo, un rastro de humedad o una fuga microscópica pueden arruinar un lote entero de obleas. Los sistemas de tuberías que transportan estos gases y productos químicos ultrapuros se encuentran entre los más exigentes de cualquier industria. Cada componente (cada válvula, cada accesorio, cada brida) debe cumplir estándares estrictos de limpieza, pureza del material y estanqueidad. La brida roscada es uno de los componentes críticos en estas líneas de alta pureza. Proporciona un medio para conectar tuberías, válvulas y equipos manteniendo al mismo tiempo la integridad del entorno ultrapuro.
La cuestión de cómo una brida roscada sirve para líneas de semiconductores de alta pureza es una cuestión de diseño, material y precisión de fabricación. La brida debe estar hecha de acero inoxidable de alta pureza, normalmente 316L o 316L VAR, que resiste la corrosión y minimiza la desgasificación. Debe tener un acabado superficial liso y pasivo que prevenga la adhesión de partículas y promueva la limpieza. Debe mecanizarse con tolerancias precisas para garantizar un sellado hermético. Y debe limpiarse y empaquetarse minuciosamente para evitar la contaminación durante la instalación. Este artículo examinará el papel de la brida roscada en líneas de semiconductores de alta pureza, cubriendo los requisitos de materiales, las características de diseño, los procesos de fabricación y las medidas de control de calidad que garantizan el rendimiento. También proporcionaremos especificaciones detalladas para nuestrosBridas roscadasde nuestra fábrica en Brida Wenzhou Longan Co., Ltd.

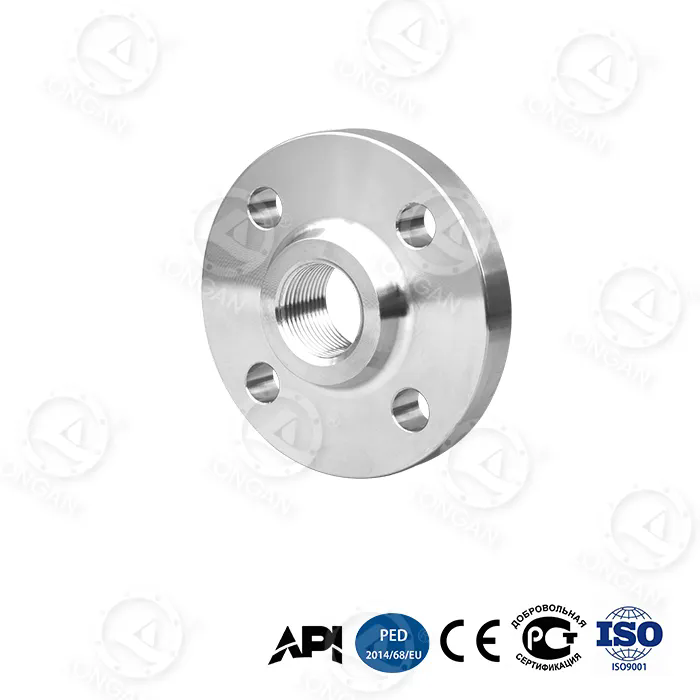

Una brida roscada es un tipo de brida que se fija a una tubería mediante una conexión roscada. La brida tiene un orificio roscado que coincide con las roscas externas del extremo del tubo. La brida se atornilla a la tubería y luego generalmente se asegura con un sello de soldadura o una soldadura trasera para evitar fugas y proporcionar integridad estructural. Las bridas roscadas se utilizan en una variedad de sistemas de tuberías, pero son particularmente valiosas en instalaciones de semiconductores porque permiten un fácil montaje y desmontaje en espacios reducidos. A diferencia de las bridas soldadas, que requieren equipo de soldadura y soldadores capacitados, las bridas roscadas se pueden instalar con herramientas simples. Esto los hace ideales para aplicaciones donde el espacio es limitado o donde es posible que sea necesario modificar el sistema de tuberías. La siguiente tabla resume las aplicaciones comunes de bridas roscadas en instalaciones de semiconductores.
| Solicitud | Descripción | Requisitos clave |
| Entrega de gas a granel | Transporte de nitrógeno, argón, hidrógeno y oxígeno. | Alta pureza, estanqueidad |
| Líneas de gas especiales | Transporte de silano, amoniaco y otros gases de proceso. | Resistencia a la corrosión, limpieza. |
| Entrega de químicos | Transporte de ácidos, bases y disolventes. | Compatibilidad química, alta pureza. |
| Líneas de escape | Transporte de gases residuales desde herramientas de proceso. | Resistencia a la corrosión, estanqueidad |
| Líneas de agua de refrigeración | Transporte de agua de refrigeración para equipos. | Resistencia a la corrosión, confiabilidad. |
EnBrida Wenzhou Longan Co., Ltd., nuestra fábrica se especializa en la fabricación de bridas roscadas de alta pureza para la industria de semiconductores. Tenemos una amplia experiencia en la producción de bridas que cumplen con los estrictos requisitos de este exigente mercado. Nuestro equipo de ingeniería trabaja en estrecha colaboración con nuestros clientes para comprender sus requisitos específicos y brindar la solución de brida óptima.
La pureza del material utilizado en una brida roscada es fundamental para mantener la pureza del gas o producto químico que fluye a través de la línea. Incluso cantidades mínimas de impurezas en el metal pueden filtrarse en la corriente del proceso, contaminando el producto y reduciendo el rendimiento. El material más común para las bridas de semiconductores de alta pureza es el acero inoxidable 316L, que contiene bajo contenido de carbono y molibdeno para mejorar la resistencia a la corrosión. Para requisitos de pureza aún mayores, se utiliza acero 316L VAR (refundido por arco al vacío). El acero VAR tiene niveles más bajos de inclusiones y oligoelementos, lo que lo hace más limpio y más resistente a la desgasificación. La siguiente tabla compara la composición y las propiedades del acero inoxidable estándar 316L y 316L VAR.
| Elemento/Propiedad | Acero inoxidable 316L. | Acero inoxidable 316L VAR |
| Carbono (C) máx. | 0,03% | 0,03% |
| Cromo (Cr) | 16 - 18% | 16 - 18% |
| Níquel (Ni) | 10 - 14% | 10 - 14% |
| Molibdeno (Mo) | 2 - 3% | 2 - 3% |
| Inclusiones | Niveles estándar | muy bajo |
| Tasa de desgasificación | Estándar | Bajo |
| Resistencia a la corrosión | Bien | Excelente |
| Costo | Más bajo | Más alto |
En nuestra fábrica, obtenemos nuestras materias primas de proveedores certificados que se especializan en acero inoxidable de alta pureza. Verificamos la composición de cada lote de acero mediante análisis espectroscópicos para asegurarnos de que cumple con nuestras especificaciones. También realizamos pasos adicionales de limpieza y pasivación para eliminar cualquier contaminación de la superficie. Nuestro objetivo es proporcionar bridas roscadas que sean tan puras como las líneas a las que sirven.
El acabado superficial de una brida roscada es un factor crítico en aplicaciones de semiconductores de alta pureza. Una superficie rugosa puede atrapar partículas, humedad y microorganismos, que luego pueden liberarse en la corriente del proceso. Por otro lado, una superficie lisa es más fácil de limpiar y es menos probable que albergue contaminantes. El acabado de la superficie generalmente se mide en Ra (rugosidad promedio aritmética) o RMS (rugosidad cuadrática media). Para aplicaciones de semiconductores, el acabado de la superficie debe ser Ra 0,4 µm o mejor. Para las aplicaciones más críticas, como líneas de gas de pureza ultraalta, puede ser necesario un acabado superficial de Ra 0,25 µm o mejor. La siguiente tabla resume los requisitos de acabado superficial para diferentes aplicaciones de semiconductores.
| Solicitud | Acabado superficial (Ra) | Método de limpieza | Uso típico |
| Alta pureza general | 0,4 µm | Pulido mecanico | Líneas de gas a granel |
| Pureza ultraalta | 0,25 micras | electropulido | Líneas de gas especiales |
| Proceso Crítico | 0,13 micras | Electropulido + pasivación | Líneas de gas de proceso |
| Entrega de químicos | 0,25 - 0,4 µm | electropulido | Líneas de ácido y disolvente. |
En Wenzhou Longan Flange Co., Ltd., nuestra fábrica utiliza técnicas avanzadas de mecanizado y pulido para lograr el acabado superficial requerido. Utilizamos tornos CNC con herramientas de diamante para producir una superficie lisa en la cara de la brida y el orificio. Para requisitos de mayor pureza, ofrecemos electropulido, que elimina una fina capa de material de la superficie y produce un acabado similar a un espejo. El electropulido también mejora la resistencia a la corrosión del acero inoxidable al enriquecer el contenido de cromo en la superficie. Nuestro equipo de control de calidad mide el acabado superficial de cada brida utilizando un perfilómetro para garantizar que cumpla con los requisitos especificados.
Un sello hermético es esencial para cualquier componente de una línea de semiconductores de alta pureza. Incluso una fuga microscópica puede permitir que entre humedad u oxígeno al sistema, contaminando el gas del proceso y reduciendo el rendimiento. La brida roscada debe diseñarse para proporcionar un sello confiable bajo la presión y temperatura de operación del sistema. Las características de diseño clave que garantizan un sello hermético son el diseño de la cara de la brida, la junta y el diseño de la rosca. La cara de la brida suele ser una cara elevada o una cara plana con una ranura concéntrica. La junta suele ser un anillo de metal o elastómero que se comprime entre las caras de la brida. El diseño de la rosca suele ser una rosca cónica o paralela que proporciona un ajuste perfecto entre la brida y la tubería. La siguiente tabla resume las características de diseño y sus funciones.
| Característica de diseño | Función | Especificación típica |
| Cara de brida | Proporciona superficie de sellado | Cara elevada, cara plana o ranurada |
| Empaquetadora | Comprimido entre caras para sellar. | Anillo de metal o elastómero |
| Hilo | Conecta la brida a la tubería | NPT, BSPT o paralelo métrico |
| Soldadura de sello | Proporciona sello primario e integridad estructural. | Soldadura de penetración total |
| Orificios para pernos | Comprimir la junta | Espaciado y diámetro precisos |
En nuestra fábrica, diseñamos nuestras bridas roscadas para proporcionar un sello hermético en las aplicaciones de semiconductores más exigentes. Utilizamos mecanizado de precisión para garantizar que la cara de la brida sea plana y paralela, y que los orificios de los pernos estén colocados correctamente. También ofrecemos una gama de opciones de juntas para adaptarse a diferentes requisitos de proceso. Nuestro equipo de control de calidad prueba a presión cada conjunto de brida para verificar su estanqueidad antes de enviarlo.
La limpieza y embalaje de una Brida Roscada para uso semiconductor son tan importantes como el diseño y fabricación. Una brida perfectamente fabricada aún puede contaminar la línea de proceso si no se limpia y empaqueta adecuadamente. El proceso de limpieza de bridas de grado semiconductor normalmente implica varios pasos: desengrasado, decapado, pasivación y enjuague con agua ultrapura. El desengrasado elimina aceites y grasas de las operaciones de mecanizado. El decapado elimina las incrustaciones y las capas de óxido. La pasivación mejora la capa de óxido de cromo en la superficie, lo que mejora la resistencia a la corrosión. El enjuague con agua ultrapura elimina los contaminantes restantes. Luego, la brida limpia se seca y se empaqueta en un ambiente de sala limpia. La siguiente tabla resume el proceso de limpieza y embalaje.
| Paso | Objetivo | Método típico |
| Desengrasar | Eliminar aceites y grasas | Limpieza con disolventes o alcalinos. |
| Decapado | Eliminar incrustaciones y óxido. | Baño ácido (nítrico + fluorhídrico) |
| Pasivación | Mejora la capa de óxido de cromo. | Baño de ácido nítrico |
| Enjuague | Eliminar residuos ácidos | Agua ultrapura (18 MΩ·cm) |
| El secado | Eliminar la humedad | Secar con nitrógeno o al vacío |
| Embalaje | Prevenir la contaminación durante el transporte. | Embolsado para sala limpia (Clase 100 o mejor) |
En Wenzhou Longan Flange Co., Ltd., nuestra fábrica cuenta con una sala blanca dedicada a la limpieza final y el embalaje de nuestras bridas roscadas de grado semiconductor. Utilizamos agua ultrapura con una resistividad de 18 MΩ·cm para asegurar que no queden contaminantes iónicos en la superficie. También realizamos recuentos de partículas en el producto final para verificar que cumpla con los requisitos de limpieza de nuestros clientes. Nuestro embalaje está diseñado para evitar la contaminación durante el transporte y almacenamiento, y puede abrirse en un ambiente de sala blanca sin introducir partículas.
Las especificaciones clave para las bridas roscadas de grado semiconductor incluyen el tamaño, la presión nominal, el material, el acabado de la superficie, el tipo de rosca y el nivel de limpieza. La siguiente tabla proporciona un resumen de las especificaciones típicas de nuestras bridas roscadas de grado semiconductor.
| Especificación | Rango | Notas |
| Tamaño | 1/4" - 4" | Tamaños métricos disponibles |
| Clasificación de presión | Clase 150 - Clase 600 | Calificaciones más altas disponibles |
| Material | 316L, 316L VAR | Certificado según ASTM A182 |
| Acabado superficial | Ra 0,4 µm - 0,13 µm | Electropulido para aplicaciones críticas |
| Tipo de hilo | NPT, BSPT, métrico | Seleccionado según el sistema de tuberías. |
| Nivel de limpieza | Sala limpia clase 100 | Recuento de partículas verificado |
| Embalaje | Bolsa para sala blanca | Doble bolsa para protección. |
| Certificaciones | Certificado de material, certificado de limpieza. | Trazabilidad al número de calor. |
En nuestra fábrica, fabricamos nuestras bridas roscadas para cumplir con estas especificaciones y más. Podemos personalizar el tamaño, el material, el acabado de la superficie y el tipo de rosca para adaptarnos a sus requisitos específicos. Nuestro sistema de control de calidad incluye inspección dimensional, certificación de materiales, medición del acabado superficial y verificación de limpieza para garantizar que cada brida cumpla con nuestros altos estándares.
Pregunta 1: ¿Cuál es la diferencia entre una brida roscada y una brida soldada?
Respuesta: Una brida roscada se fija a una tubería atornillándola a las roscas externas de la tubería. Se fija una brida soldada soldándola a la tubería. Las bridas roscadas son más fáciles de instalar y quitar, lo que las hace ideales para aplicaciones donde el espacio es limitado o donde es posible que sea necesario modificar el sistema de tuberías. Las bridas soldadas proporcionan una conexión más resistente y hermética y se prefieren para aplicaciones de alta presión o alta temperatura. En las instalaciones de semiconductores, las bridas roscadas se utilizan a menudo para líneas más pequeñas, mientras que las bridas soldadas se utilizan para líneas más grandes y críticas.
Pregunta 2: ¿Por qué se prefiere el acero inoxidable 316L VAR para las bridas de semiconductores?
Respuesta: El acero inoxidable 316L VAR (refundido por arco al vacío) se prefiere para las bridas de semiconductores porque tiene niveles más bajos de inclusiones y oligoelementos que el acero 316L estándar. Esto lo hace más limpio, más resistente a la corrosión y menos propenso a la desgasificación. La desgasificación es la liberación de gases atrapados en el material, que pueden contaminar la corriente del proceso. El acero VAR se produce fundiendo el acero al vacío, lo que elimina los gases disueltos y las impurezas volátiles.
Pregunta 3: ¿Qué es el electropulido y por qué es importante para las bridas de semiconductores?
Respuesta: El electropulido es un proceso electroquímico que elimina una fina capa de material de la superficie de una pieza metálica. Se utiliza para mejorar el acabado de la superficie, mejorar la resistencia a la corrosión y eliminar contaminantes. Para las bridas de semiconductores, el electropulido es importante porque produce una superficie pasiva lisa que es fácil de limpiar y resiste la adhesión de partículas. La superficie lisa también reduce el área de superficie disponible para la desgasificación, mejorando la pureza del flujo del proceso.
Pregunta 4: ¿Cómo verifico la limpieza de una brida roscada?
Respuesta: La limpieza de una brida roscada se puede verificar mediante varios métodos, incluida la inspección visual, el análisis de recuento de partículas y el análisis de superficie. La inspección visual bajo un microscopio puede revelar partículas grandes y defectos superficiales. El análisis de recuento de partículas implica enjuagar la brida con agua ultrapura y contar las partículas en el agua de enjuague. Las técnicas de análisis de superficies, como la espectroscopia de fotoelectrones de rayos X (XPS), pueden detectar trazas de contaminantes en la superficie. En Wenzhou Longan Flange Co., Ltd., utilizamos una combinación de estos métodos para verificar la limpieza de nuestras bridas.
Pregunta 5: ¿Se pueden utilizar bridas roscadas en líneas de gas de pureza ultraalta?
Respuesta: Sí, las bridas roscadas se pueden utilizar en líneas de gas de pureza ultraalta, siempre que se fabriquen según las especificaciones adecuadas. La brida debe estar fabricada con un material de alta pureza, como acero inoxidable 316L VAR, y debe tener un acabado superficial liso y electropulido. Las roscas deben ser precisas y la cara de la brida debe ser plana y paralela. La brida también debe limpiarse a fondo y empaquetarse en una sala limpia. Cuando se cumplen estas condiciones, las bridas roscadas pueden proporcionar un servicio confiable y hermético en líneas de gas de ultra alta pureza.
La brida roscada desempeña un papel fundamental en las líneas de semiconductores de alta pureza. Proporciona una conexión confiable y hermética que mantiene la pureza de los gases y productos químicos que fluyen a través del sistema. Su rendimiento depende del material, el diseño, la precisión de fabricación y la limpieza del producto final. En Wenzhou Longan Flange Co., Ltd., nuestra fábrica cuenta con la experiencia y el equipo para fabricar bridas roscadas de alta pureza que cumplen con los requisitos más exigentes de la industria de semiconductores. Utilizamos acero inoxidable certificado 316L y 316L VAR, mecanizado de precisión, electropulido y embalaje para salas blancas para garantizar que cada brida que producimos esté lista para su uso en las aplicaciones más críticas.
Ya sea que esté construyendo una nueva fábrica de semiconductores o manteniendo una existente, lo invitamos a contactarnos para analizar sus requisitos de bridas roscadas. Podemos proporcionar muestras, datos técnicos y soluciones personalizadas. Nuestro compromiso con la calidad y la satisfacción del cliente nos ha convertido en un socio confiable para los fabricantes de semiconductores de todo el mundo.
Póngase en contacto con Wenzhou Longan Flange Co., Ltd. hoypara analizar sus requisitos de bridas roscadas de alta pureza y descubrir cómo nuestros productos pueden mejorar la confiabilidad y pureza de sus líneas de semiconductores.
