A Floridaen bridaes uno de los tipos de bridas más utilizados en sistemas de tuberías industriales, conocido por su estructura simple, rentabilidad y rendimiento de sellado confiable en aplicaciones de presión baja a media. En este artículo, exploramos qué es una brida plana, cómo funciona, sus principales ventajas, materiales, estándares, aplicaciones y cómo elegir la brida plana adecuada para su proyecto.

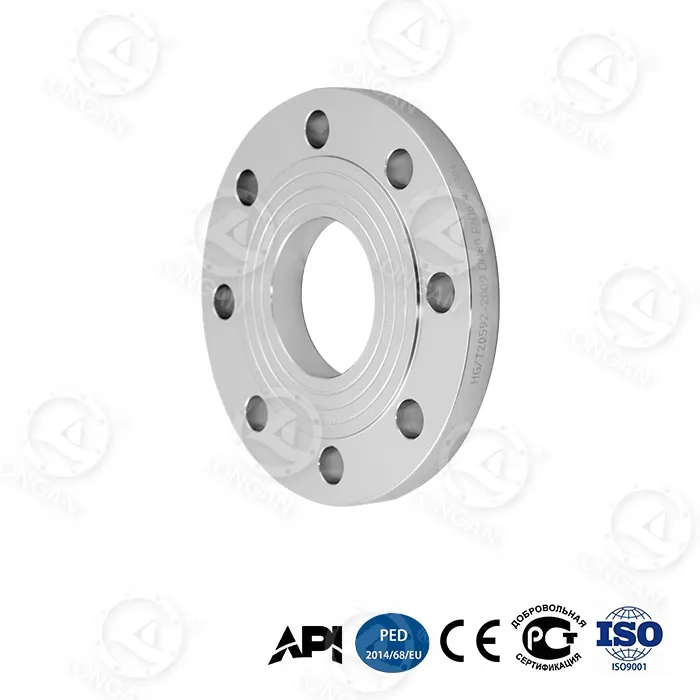

A Brida plana, a veces denominada brida de placa plana o brida de soldadura plana, es un tipo de brida de tubería caracterizada por su superficie plana y su forma de disco circular simple con orificios para pernos espaciados uniformemente. A diferencia de las bridas de junta tipo anillo o de cara elevada, la superficie de sellado de una brida plana es completamente plana, lo que la hace ideal para aplicaciones donde no se requiere resistencia a presiones extremas.
Las bridas planas generalmente se sueldan directamente a la tubería o se conectan mediante pernos y juntas. Debido a su diseño sencillo, son más fáciles de fabricar e instalar, lo que reduce significativamente los costos generales del proyecto.
El principio de funcionamiento de unBrida planaEs relativamente simple pero muy efectivo. Dos bridas planas están alineadas cara a cara, con una junta colocada entre ellas. Luego se insertan los pernos a través de los orificios para pernos y se aprietan uniformemente para crear una junta sellada.
Cuando se instala correctamente, la fuerza de compresión aplicada a la junta garantiza un sello hermético, evitando que el fluido o el gas se escape del sistema de tuberías. Esto hace que las bridas planas sean especialmente adecuadas para:
Comprender la estructura de una brida plana ayuda a los ingenieros a evaluar si se ajusta a los requisitos de su aplicación.
| Característica | Descripción | Beneficio |
|---|---|---|
| Cara de sellado plana | Sin superficie elevada ni ranurada | Fácil alineación de juntas |
| Orificios de pernos uniformes | Distribuido uniformemente alrededor de la brida | Fuerza de apriete equilibrada |
| Forma de disco simple | Sin cuello ni centro | Menor costo de fabricación |
| Conexión soldada o atornillada | Compatible con múltiples métodos de unión | Instalación flexible |
Al seleccionar bridas, los ingenieros suelen comparar las bridas planas con otros tipos comunes, como bridas con cuello soldado y bridas deslizantes.
| Tipo de brida | Clasificación de presión | Costo | Uso típico |
|---|---|---|---|
| Brida plana | Bajo a medio | Bajo | Agua, aire, oleoductos. |
| Brida de cuello soldado | Alto | Alto | Sistemas de alta presión |
| Brida deslizante | Medio | Medio | Tuberías industriales en general |
En comparación con diseños más complejos, elBrida planadestaca por su simplicidad y economía, lo que lo convierte en una opción popular para proyectos industriales estándar.
La selección del material afecta directamente la durabilidad y el rendimiento de una brida plana. Los materiales comunes incluyen:
A los fabricantes les gustalongánOfrecemos bridas planas en múltiples materiales para satisfacer diversos requisitos industriales.
Las bridas planas se producen de acuerdo con los estándares internacionales para garantizar la intercambiabilidad y la seguridad. Los estándares comunes incluyen:
Para obtener especificaciones detalladas, puede consultar esta referencia técnica de brida plana, que proporciona tablas de dimensiones y opciones de materiales.
Gracias a su versatilidad, las bridas planas se utilizan ampliamente en todas las industrias:
Al seleccionar una brida plana, considere los siguientes factores:
Una brida plana bien combinada garantiza seguridad, eficiencia y rendimiento a largo plazo.
Con años de experiencia en la fabricación de bridas,longánproporciona soluciones confiables de bridas planas que cumplen con los estándares globales. Desde la selección del material hasta la inspección de calidad, cada brida plana está diseñada para ofrecer un rendimiento constante y una larga vida útil.
Las bridas planas generalmente se recomiendan para aplicaciones de presión baja a media. Para sistemas de alta presión, las bridas con cuello soldado son más adecuadas.
Sí, siempre que la cara de la brida no esté dañada y se utilice una junta nueva.
Las juntas blandas, como las de caucho, PTFE o fibra, se utilizan habitualmente con bridas planas.
Si buscas confianzaBrida planasoluciones adaptadas a las necesidades de su proyecto,longánestá listo para apoyarlo con orientación profesional y productos de alta calidad. Siéntete libre decontáctanoshoy para discutir especificaciones, precios y opciones de entrega.
