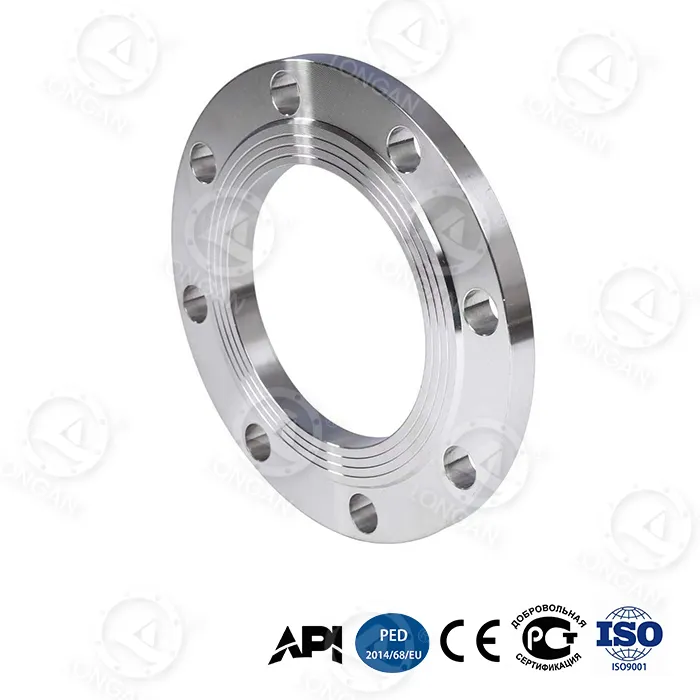

El producto ha logrado un salto tecnológico en la capacidad máxima de soporte de presión. La principal innovación es el anillo de refuerzo de aleación de titanio incorporado en el cuello de la brida, con un límite elástico de hasta 1250 MPa. Este valor supera con creces el límite elástico de las bridas de acero al carbono ordinarias (normalmente 200-400 MPa), lo que permite que la brida mantenga la integridad estructural en condiciones de presión ultraalta.
Los datos medidos son los siguientes:
1. Vida de fatiga cíclica:La brida tradicional puede soportar 5000 ciclos a 25 MPa, mientras que el producto de Longan puede soportar 20 000 ciclos a 35 MPa, un aumento del 300 % en el ciclo de vida.
2. Deformación axial (35MPa):Bajo una alta presión de 35 MPa, la deformación axial de las bridas planas de acero es de solo 0,6 mm, una reducción del 67 % en comparación con los 1,8 mm de la brida tradicional.
3. Presión de estallido (DN300):El valor medido es 42MPa, superando con creces el ≤15MPa de la brida tradicional, superando el requisito estándar nacional en un 180%.
Este avance en el rendimiento permite que las conexiones de presión ultraalta que antes solo se podían lograr con bridas de alta resistencia o bridas de aleación especial ahora se logren con el producto de Longan con una estructura más liviana. El diseño compuesto del anillo de refuerzo de aleación de titanio y el acero con alto contenido de carbono templado en gradiente garantiza una alta resistencia y al mismo tiempo evita el aumento de costos asociado con el uso de materiales costosos en todas partes.
Desde la perspectiva del coste del ciclo de vida completo, las ventajas del producto son extremadamente significativas. Durante una vida útil de 30 años, el costo total de las bridas de acero forjado tradicionales, incluida la adquisición, instalación, mantenimiento, reemplazo y pérdidas por tiempo de inactividad, es de aproximadamente $18 500. El producto de Longan, con su vida útil más larga, menor frecuencia de mantenimiento y velocidad de reemplazo más rápida, reduce el costo total de propiedad a 30 años a aproximadamente $6200.
| Artículo de comparación de costos | Brida de acero forjado tradicional | bridas planas de acero | Ahorros |
|---|---|---|---|
| Costo total de propiedad a 30 años | $18,500 | $6,200 | ↓66% |
| Tiempo de reemplazo único | 8 horas | 2,5 horas | ↓69% |
| Frecuencia de mantenimiento anual | 3,2 veces/año | 0,7 veces/año | ↓78% |
La reducción significativa en el tiempo de reemplazo se debe al diseño estructural optimizado de la brida: la estructura biónica de panal reduce el peso de la brida y el diseño de orificio para perno de doble cónico hace que la alineación de los pernos sea más rápida sin ajustes repetidos. Para escenarios operativos que requieren un desmontaje y montaje frecuente de bridas, como la fracturación de gas de esquisto, cada hora de reducción del tiempo de inactividad significa decenas de miles de dólares en ingresos operativos.
En los sistemas de tuberías reales, las caras de conexión de las bridas a menudo no pueden alcanzar un estado de alineación ideal. La expansión/contracción térmica de la tubería, el asentamiento de los cimientos o los errores de instalación pueden causar inclinación entre las caras de las bridas. En condiciones de carga excéntrica con una desalineación de tubería de 15°, la tasa de fuga de sellado de las bridas tradicionales es superior a 10⁻³ mbar·L/s, mientras que Longan mantiene una tasa de fuga de sellado de ≤10⁻⁵ mbar·L/s, lo que mejora la confiabilidad del sellado en dos órdenes de magnitud.
Este desempeño se atribuye a dos innovaciones estructurales:
● Diseño de nervaduras de refuerzo radiales:Las nervaduras de refuerzo radiales agregadas en la parte posterior de la brida reducen la concentración de tensiones locales en un 48%, lo que hace que la distribución de tensiones sea más uniforme en condiciones sin carga.
● Estructura alveolar de alta rigidez:La capa central biónica de panal proporciona una excelente rigidez a la flexión y resiste la deformación por deformación de la cara de la brida.
En términos de supresión de vibraciones, las bridas planas de acero también funcionan excelentemente. La pulsación de alta presión (por ejemplo, en la salida de una bomba de fracturación alternativa) excita frecuencias de vibración en el rango de 50-200 Hz en la tubería, lo que provoca una atenuación gradual de la precarga del perno. Según las pruebas estándar ISO 10816-3, la tasa de atenuación de amplitud de este producto en esta banda de frecuencia alcanza el 92%, lo que reduce en gran medida el riesgo de que los pernos se aflojen.
El producto ha superado rigurosas pruebas de verificación en una variedad de entornos extremos, lo que garantiza su idoneidad para los proyectos industriales más exigentes del mundo:
● Impacto por baja temperatura (-70°C):Prueba de impacto Charpy con muesca en V según el estándar GB/T 229-2020, energía de impacto medida de 89J, superando con creces el requisito estándar nacional de ≥34J. Esto permite que la brida se utilice de forma segura en entornos extremadamente fríos, como tuberías árticas y terminales receptoras de GNL.
● Corrosión en aguas profundas (5.000 metros):Según la norma ASTM G111-97, que simula un entorno de alta presión y niebla salina a 5.000 m de profundidad, la tasa de corrosión equivalente a 30 años es de sólo 0,03 mm/año. Según este cálculo, el margen de corrosión después de 50 años de servicio en aguas profundas sigue siendo mucho menor que el espesor de pared de diseño.
● Abrasión de arena y polvo (120m/s):Según la norma ISO 5890:2012, al impactar la superficie de sellado con arena y polvo a alta velocidad a 120 m/s durante 10 000 horas, la profundidad del daño de la superficie de sellado es ≤8 μm. Esto es particularmente importante para áreas desérticas o plataformas marinas con vientos de alta velocidad cargados de arena.
El producto integra dos tecnologías inteligentes para ayudar a los usuarios a detectar problemas potenciales de manera temprana y prevenir accidentes.
Capa indicadora de desgaste de nanozirconia:Una capa de material compuesto de nanozirconia está incrustada en la superficie de sellado, con un color diferente al del material base. Cuando la superficie de sellado se desgasta hasta un espesor inferior a 0,1 mm después de un uso prolongado, esta capa indicadora queda expuesta y emite una advertencia visible de cambio de color. Los operadores de campo pueden juzgar rápidamente el estado del sellado de la brida sin equipo de prueba profesional, lo que reduce en gran medida el riesgo de fugas repentinas.
Bloqueo de precarga de orificio de perno cónico doble:En los orificios para pernos circulares tradicionales, la tensión de contacto entre el perno y la pared del orificio cambia dramáticamente bajo las fluctuaciones de presión, lo que lleva a una rápida atenuación de la precarga. Los datos de las pruebas muestran que en condiciones de fluctuación de presión de 35MPa, la atenuación de precarga de las estructuras tradicionales es ≥20%. Por el contrario, el producto adopta un diseño de orificio para perno de doble cono. Después de apretar, el perno forma un efecto de autobloqueo con la superficie cónica y, en las mismas condiciones, la atenuación de la precarga es ≤5%.
La selección de materiales y el proceso de fabricación de bridas planas de acero son la base de su desempeño líder.
Acero con alto contenido de carbono templado en gradiente:El enfriamiento completo tradicional de bridas da como resultado diferencias excesivas de dureza entre la superficie y el núcleo, propensas a agrietarse. La tecnología de enfriamiento gradual controla con precisión las velocidades de calentamiento y enfriamiento, creando una distribución gradual de la dureza desde el exterior hacia el interior de la brida: alta dureza superficial para resistencia al desgaste, alta tenacidad del núcleo para resistencia al impacto. Este proceso permite que la brida mantenga una alta resistencia y al mismo tiempo posea una excelente tenacidad al impacto a baja temperatura (89J a -70°C).
Estructura de panal biónica:Inspirándose en la geometría de panal hexagonal de las colmenas, esta estructura aumenta significativamente la rigidez a la flexión de la brida sin aumentar el peso. En comparación con las bridas sólidas tradicionales, la estructura alveolar reduce el uso de material y al mismo tiempo logra un módulo de sección más alto a través del soporte de las nervaduras. El análisis de elementos finitos comprueba que la resistencia a la flexión de esta estructura es un 65% mayor que la de una brida maciza del mismo peso.
Anillo de refuerzo de aleación de titanio incorporado:Se coloca previamente un anillo de refuerzo de aleación de titanio Ti-6Al-4V en el cuello de la brida, el lugar más propenso a la concentración de tensiones. Esta aleación tiene un límite elástico de hasta 1250 MPa y una densidad de sólo el 60% de la del acero. El anillo de refuerzo está unido al material base mediante un ajuste de interferencia. En las pruebas de presión de estallido, limita eficazmente la deformación plástica del cuello, aumentando la presión de estallido de la brida DN300 del tradicional ≤15MPa a 42MPa.
La instalación y el mantenimiento correctos pueden aprovechar aún más las ventajas de rendimiento del producto.
1. Selección de juntas:Este producto tiene un diseño de superficie de sellado de cara completa y debe usarse con una junta de cara completa que cubra toda la superficie de sellado y tenga orificios para pernos. Se recomiendan juntas en espiral con anillos interior y exterior o juntas de grafito reforzado. Está estrictamente prohibido atornillar directamente una brida de cara completa a una brida de cara elevada.
2. Precarga del perno:Con el diseño de orificio para perno cónico doble, se recomienda una llave dinamométrica hidráulica para una precarga de patrón cruzado de tres pasos de acuerdo con la norma ASME PCC-1. La precarga objetivo se calcula en función de la presión nominal y las especificaciones del perno, generalmente entre el 50 y el 70 % del límite elástico del perno.
3. Inspección periódica:Compruebe el cambio de color de la superficie de sellado (capa indicadora de nanozirconia) cada 6 meses. Si se observa decoloración, programe el reemplazo inmediatamente. Simultáneamente utilice una llave dinamométrica para comprobar la precarga residual del perno; si la atenuación excede el 10%, es necesario volver a apretar.
4. Operación de sustitución:Debido a que la brida es más liviana que los productos tradicionales y los orificios para pernos de doble cono facilitan la alineación, el tiempo de reemplazo único es de solo 2,5 horas (las bridas tradicionales demoran 8 horas). Al reemplazar, la junta y los pernos/tuercas también se deben reemplazar simultáneamente.
Con su capacidad de soporte de presión ultraalta y su adaptabilidad a entornos extremos, las bridas planas de acero se utilizan ampliamente en los siguientes escenarios:
● Tubería de bomba de fracturación de gas de esquisto:Las presiones de las operaciones de fracturación suelen alcanzar entre 35 y 70 MPa y las pulsaciones de presión son intensas. Este producto tiene una vida de fatiga cíclica de 20.000 ciclos (a 35 MPa), muy superior a los miles de ciclos de presión necesarios durante una única fase de fracturación en un pozo de gas de esquisto.
● Equipos de boca de pozo de plataforma de perforación en aguas profundas:A 5.000 m de profundidad de agua, la presión hidrostática externa es de aproximadamente 50 MPa, mientras que internamente también debe soportar la presión del petróleo y el gas. La resistencia a la corrosión de una tasa de corrosión equivalente a 0,03 mm/año durante 30 años garantiza que la brida no necesite reemplazo durante toda su vida útil.
● Pila de prevención de explosiones en aguas ultraprofundas:Las líneas de control BOP tienen requisitos de confiabilidad de sellado extremadamente altos; la tasa de fuga de ≤10⁻⁵ mbar·L/s cumple con los requisitos mínimos de fuga de la norma API 16A para pilas de prevención de reventones.
● Transmisión polar de gas natural a baja temperatura:La resistencia al impacto de 89 J a -70 °C supera con creces los requisitos de resistencia a bajas temperaturas para la ingeniería de tuberías en el Círculo Polar Ártico (normalmente ≥27 J).
● Sistema de árbol de Navidad en yacimientos petrolíferos marinos:Cumple con los requisitos de prueba adicionales para bridas de medio gas de presión ultraalta en la especificación API 6A PSL 3G.
El producto ha pasado la certificación API 6A PSL 3G. API 6A es la especificación principal para equipos de boca de pozo y árboles de Navidad en la industria del petróleo y el gas, aplicable a 14 categorías de equipos que incluyen válvulas, bridas y soportes colgantes. Los niveles de especificación del producto aumentan de PSL 1 a PSL 4, siendo PSL 3G un nivel adicional que agrega requisitos de pruebas neumáticas además de PSL 3, aplicable a escenarios de presión ultraalta con riesgos medios de gas.
La fábrica interna de Longan implementa un control de calidad de proceso completo desde la inspección de entrada de la materia prima hasta la salida del producto terminado. Cada brida viene con certificados de material rastreable, registros de curvas de tratamiento térmico, informes de inspección dimensional e informes de pruebas hidrostáticas/neumáticas. Los compradores internacionales pueden comprobar el progreso de la producción y los datos de prueba en línea utilizando el número de pedido.
Longan está ubicada en No. 620 Mingzhu Road, Yongxing Street, distrito de Longwan, ciudad de Wenzhou, provincia de Zhejiang. Aprovechando el suministro de materia prima de acero inoxidable de alta calidad de Tsingshan Holding Group, combinado con sus propias capacidades de forjado, tratamiento térmico y mecanizado, se ha formado un sistema de producción completo. La empresa admite las siguientes opciones de personalización:
● Personalización del tamaño:Dimensiones no estándar, presiones nominales especiales.
● Etiquetado privado:Marcado láser, diseño de packaging.
● Producción a granel:Cantidad mínima de pedido flexible.
Los compradores internacionales pueden enviar requisitos técnicos al equipo de ventas para obtener muestras gratuitas (se aplican cargos de flete) y asesoramiento de selección profesional por parte del equipo de fabricación. Para los clientes que cooperan por primera vez, Longan ofrece servicios de pruebas de testigos de agencias de inspección externas para verificar que el rendimiento del producto cumple con los requisitos antes de organizar el envío.
P: ¿A qué nivel de especificación de producto pertenece el producto en el estándar API 6A?
R: Este producto ha pasado la certificación API 6A PSL 3G. API 6A divide los niveles de especificación del producto en PSL 1, PSL 2, PSL 3, PSL 3G y PSL 4. PSL 3G requiere que el producto cumpla con todos los requisitos de PSL 3 y pase pruebas neumáticas adicionales (normalmente 1,5 veces la presión nominal), además de requerir pruebas no destructivas y trazabilidad de materiales más estrictas. Este nivel está diseñado específicamente para escenarios de presión ultraalta con riesgos de fuga de gas.
P: ¿Cuáles son los requisitos de instalación del producto?
R: Se deben tener en cuenta los siguientes puntos durante la instalación: Primero, se debe usar una junta de cara completa, que cubra toda la superficie de sellado y que tenga orificios para pernos. En segundo lugar, una brida de cara completa no debe atornillarse directamente a una brida de cara elevada; Si el sistema tiene bridas de cara elevada, se deben reemplazar con bridas de cara completa o se deben usar juntas adaptadoras. En tercer lugar, el torque debe aplicarse de acuerdo con los estándares ASME B16.5, utilizando el diseño de orificio para perno cónico doble con una llave dinamométrica en una precarga uniforme escalonada y de patrón cruzado. Los pernos se deben volver a apretar después de 24 horas de operación inicial.
P: ¿Cómo es la resistencia a la corrosión de las bridas planas de acero?
R: En un ambiente de 5000 m de profundidad marina, según la prueba estándar ASTM G111-97, la tasa de corrosión equivalente a 30 años es de solo 0,03 mm/año. Según este cálculo, la profundidad de la corrosión después de 50 años de servicio en aguas profundas no supera los 0,05 mm, que es mucho menor que el margen de corrosión de diseño de la brida (normalmente 3 mm). Este rendimiento se atribuye a la densa capa superficial del acero con alto contenido de carbono templado en gradiente y a los recubrimientos anticorrosivos superficiales opcionales (como galvanizado en caliente y recubrimiento epoxi).
P: ¿Cuál es el proceso de suministro del producto de Longan?
R: Longan está ubicada en Longwan, Wenzhou, y aprovecha la ventaja de materia prima de Tsingshan Holding Group y sus propias capacidades de forjado y mecanizado para formar un sistema de producción completo. Los productos de tamaño estándar están en stock y pueden enviarse dentro de los 3 días hábiles; Los productos personalizados tienen un plazo de entrega típico de 15 a 30 días, según la complejidad. Los compradores internacionales pueden enviar requisitos de tamaño a sales@longanflanges.com para obtener muestras gratuitas (tarifa de muestra reembolsable) y asesoramiento profesional del equipo de fabricación. La empresa admite la personalización de tamaños, el etiquetado privado y la producción a granel, lo que ayuda a los compradores a reducir los riesgos de adquisición y los costos totales.
P: ¿Cómo se pueden verificar los datos de rendimiento reales del producto?
R: Longan da la bienvenida a los clientes o agencias de inspección externas para que presencien las pruebas de rendimiento en la fábrica. La fábrica está equipada con una máquina de prueba de presión de 3000 toneladas, un banco de pruebas de fatiga cíclica, un probador de impacto a baja temperatura de -80 °C y una cámara de simulación de corrosión de alta presión en aguas profundas. Los clientes pueden solicitar pruebas de presión de estallido, pruebas de fatiga cíclica o pruebas de ambientes extremos en muestras; Los informes de prueba son emitidos por un laboratorio interno con calificaciones CNAS.
