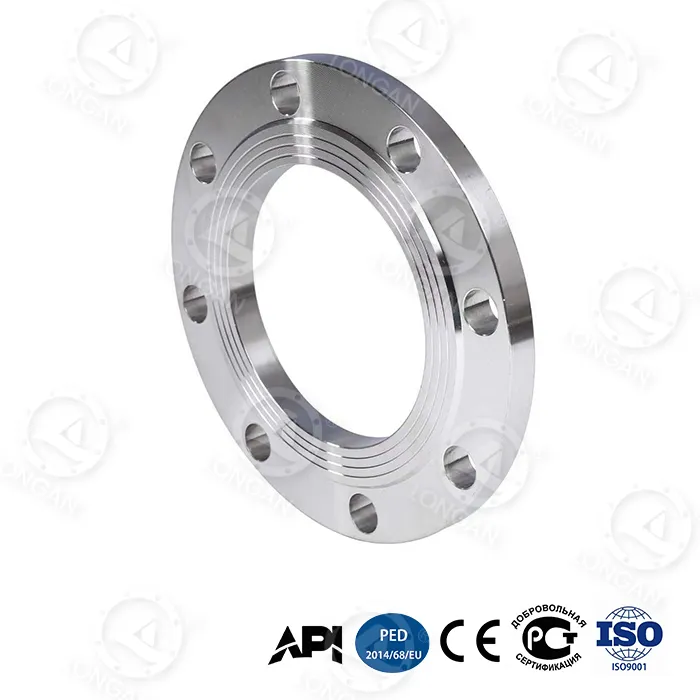

La brida plana de acero inoxidable adopta un diseño de superficie de sellado de cara completa (FF) y se fabrica estrictamente de acuerdo con los estándares ASME B16.5, con clasificaciones de presión que cubren Clase 150 a Clase 1500 y un rango de tamaño de NPS 1/2 pulgada a 24 pulgadas. Este producto combina la excelente resistencia a la corrosión del acero inoxidable con las tres tecnologías centrales exclusivas de Longan y es particularmente adecuado para entornos de medios hostiles como agua de mar, gases ácidos y fluidos de fracturación corrosivos. En comparación con las bridas tradicionales de acero inoxidable, este producto tiene un aumento del 65 % en la resistencia a la flexión y un aumento del 180 % en la presión de estallido, al tiempo que mantiene la resistencia a la corrosión inherente del acero inoxidable.
1.Campos de aplicación y casos de la industria
El producto es particularmente adecuado para los siguientes escenarios corrosivos de presión ultra alta:
● Sistemas de tuberías de plataformas de perforación marinas:Corrosión del agua de mar + petróleo y gas a alta presión, tasa de corrosión equivalente a 30 años de 0,03 mm/año.
● Tuberías de inyección de agua de mar:Exposición a largo plazo a medios con alto contenido de sal, altos requisitos de confiabilidad de sellado, tasa de fuga ≤10⁻⁵.
● Tuberías de bombas de fracturación de gas de esquisto:Ambiente de fluido de fracturación corrosivo, vida de fatiga cíclica de 20.000 ciclos (a 35 MPa).
● Pilas de prevención de explosiones en aguas profundas:5.000 m de profundidad de agua, presión hidrostática externa de 50 MPa, medio de gas interno, certificación API 6A PSL 3G.
● Sistemas de árboles de Navidad en yacimientos petrolíferos marinos:Ambientes ácidos que contienen H₂S y CO₂, excelente resistencia a la corrosión del material.
Casos representativos:
- Yacimiento petrolífero marino de Oriente Medio: se utilizaron 150 juegos de bridas de acero inoxidable DN300 Clase 900. Después de 24 meses de funcionamiento, las superficies de sellado no mostraron signos de corrosión.
- Campo de gas de aguas profundas del Mar de China Meridional: profundidad de agua de 2.500 m, utilizado durante 18 meses, tasa de corrosión medida de 0,028 mm/año.
La brida plana de acero inoxidable funciona particularmente bien en ambientes corrosivos. En la prueba estándar ASTM G111-97 que simula un ambiente de 5.000 m de profundidad en el mar, la tasa de corrosión equivalente a 30 años es de sólo 0,03 mm/año, muy superior a las bridas de acero al carbono ordinarias (aproximadamente 0,5 mm/año). El material de acero con alto contenido de carbono templado en gradiente, aunque mantiene una alta resistencia, logra una excelente resistencia a la corrosión del agua de mar mediante una composición optimizada del material y procesos de tratamiento térmico. El rendimiento específico es el siguiente:
● Tasa de corrosión por inmersión en agua de mar:0,03 mm/año (equivalente a 30 años), lo que cumple con el requisito de 30 años sin mantenimiento para plataformas marinas.
● Resistencia al agrietamiento por corrosión bajo tensión:El proceso de enfriamiento por gradiente elimina la tensión residual interna en el material, lo que reduce el riesgo de SCC.
● Resistencia a medios ácidos:Adecuado para entornos de fluidos de fracturación que contienen H₂S y CO₂, pasó la prueba de medios gaseosos API 6A PSL 3G.
Esta brida plana de acero inoxidable ha logrado mejoras significativas en el rendimiento de soporte de presión. La principal innovación tecnológica radica en el anillo de refuerzo de aleación de titanio incorporado en el cuello de la brida, con un límite elástico de 1250 MPa, lo que abre un nuevo camino para la aplicación de materiales de acero inoxidable en escenarios de presión ultra alta.
Los datos medidos son los siguientes:
●Vida de fatiga cíclica: la brida tradicional puede soportar 5000 ciclos a 25 MPa, mientras que el producto de Longan puede soportar 20 000 ciclos a 35 MPa, un aumento del 300 %.
●Deformación axial (35 MPa): la deformación de la brida tradicional es de 1,8 mm, mientras que el producto de Longan es de solo 0,6 mm, una reducción del 67 %.
● Presión de rotura (DN300): el producto de Longan alcanza los 42 MPa, mientras que la brida tradicional es ≤15 MPa, una mejora del 180 %.
El anillo de refuerzo de aleación de titanio está unido al sustrato de acero inoxidable mediante un ajuste de interferencia, lo que limita eficazmente la acumulación de plástico en el cuello bajo el impacto de presión cíclica, lo que permite que las bridas de acero inoxidable resistan presiones ultraaltas que antes solo se podían alcanzar con acero aleado.
4.Sellado sin carga y supresión de vibracionesEn los sistemas de tuberías reales, los errores de instalación o la deformación térmica a menudo causan una desalineación de la cara de la brida. En condiciones de carga excéntrica con una desalineación de tubería de 15°, la tasa de fuga de sellado de las bridas tradicionales es >10⁻³ mbar·L/s, mientras que la brida plana de acero inoxidable de Longan mantiene una tasa de fuga de sellado de ≤10⁻⁵ mbar·L/s, lo que mejora la confiabilidad del sellado en dos órdenes de magnitud.
Innovaciones estructurales:
● Diseño de nervaduras de refuerzo radiales:Las nervaduras de refuerzo radiales agregadas en la parte posterior de la brida reducen la concentración de tensiones locales en un 48%, lo que hace que la distribución de tensiones sea más uniforme en condiciones sin carga.
● Estructura alveolar de alta rigidez:La capa central biónica de panal proporciona una excelente rigidez a la flexión y resiste la deformación por deformación de la cara de la brida.
Resultados de la prueba de vibración: en la prueba de vibración de banda de frecuencia de 50-200 Hz estándar ISO 10816-3, la tasa de atenuación de amplitud alcanza el 92 %, resolviendo eficazmente el problema del aflojamiento de los pernos en condiciones de pulsación de alta presión.
5.Advertencia inteligente y adaptabilidad a entornos extremosTecnología de advertencia inteligente:
● Capa indicadora de desgaste de nanozirconia:Este material está incrustado en la superficie de sellado. Cuando el espesor es inferior a 0,1 mm, un cambio de color visible da una advertencia, lo que permite juzgar el estado del sellado sin equipo profesional.
● Diseño de orificio para perno de doble cono:La atenuación de precarga bajo una fluctuación de presión de 35 MPa se controla dentro de ≤5 % (estructura tradicional ≥20 %), lo que garantiza la confiabilidad de la conexión a largo plazo.
Resultados de pruebas en entornos extremos (todos a partir de mediciones reales):
| Condición ambiental | Datos medidos | Estándar de prueba |
|---|---|---|
| Impacto a baja temperatura (-70°C) | Energía de impacto Charpy 89J (estándar nacional ≥34J) | GB/T 229-2020 |
| Corrosión en aguas profundas (5.000 m) | Tasa de corrosión equivalente a 30 años 0,03 mm/año | ASTM G111-97 |
| Abrasión de arena y polvo (120m/s) | Profundidad del daño de la superficie de sellado ≤8μm (10.000 horas) | ISO 5890:2012 |
Estos datos muestran que el producto puede funcionar de manera estable durante largos períodos en temperaturas polares bajas, entornos de alta presión y niebla salina en aguas profundas y entornos desérticos cargados de arena a alta velocidad.
Longan adopta las siguientes tres innovaciones de proceso para garantizar el alto rendimiento de la brida plana de acero inoxidable:
● Acero con alto contenido de carbono templado en gradiente:Al controlar con precisión las velocidades de calentamiento y enfriamiento, se forma una distribución gradual de la dureza desde la superficie de alta dureza hasta el núcleo de alta tenacidad, evitando el riesgo de agrietamiento del enfriamiento completo tradicional y al mismo tiempo optimizando la resistencia a la corrosión.
● Estructura de panal biónica:Inspirándose en la geometría hexagonal de las colmenas, el análisis de elementos finitos verifica que la resistencia a la flexión es un 65% mayor que la de una brida sólida del mismo peso.
● Anillo de refuerzo de aleación de titanio incorporado:Anillo Ti-6Al-4V con límite elástico de 1.250MPa y densidad de sólo el 60% del acero. El anillo está unido al sustrato de acero inoxidable mediante un ajuste de interferencia, lo que limita eficazmente la deformación plástica del cuello.
Además, se encuentran disponibles varios grados, como 304, 316, 316L y acero inoxidable dúplex, para seleccionar materiales que cumplan con los diferentes requisitos de medios corrosivos.
2.Servicios de personalización y garantía de calidadLa fábrica interna de Longan está ubicada en Longwan, Wenzhou. Aprovechando la ventaja de la materia prima de acero inoxidable de Tsingshan Holding Group, combinada con sus propias capacidades de forjado, tratamiento térmico y mecanizado, se ha formado una cadena de producción completa. Cada brida plana de acero inoxidable viene con certificados de material rastreable (incluyendo composición química y propiedades mecánicas), registros de curvas de tratamiento térmico, informes de inspección dimensional e informes de pruebas hidrostáticas/neumáticas.
Puntos clave del control de calidad:
●Inspección de entrada de materia prima: análisis espectral, pruebas de corrosión intergranular, muestreo de propiedades mecánicas.
●Control de procesos: monitoreo en tiempo real de las curvas de temperatura del horno de tratamiento térmico, registro automático de los parámetros de enfriamiento del gradiente.
●Inspección del producto terminado: 100% inspección dimensional, 10% prueba de partículas magnéticas o prueba de penetrantes, muestreo por lotes para presión de estallido.
●Testificación de terceros: previa solicitud, se pueden organizar pruebas de testigos in situ por parte de SGS, BV u otras agencias.
Opciones de personalización:
●Diferentes grados de acero inoxidable (304, 316, 316L, 2205, etc.)
●Tamaños no estándar y clasificaciones de presión especiales.
●Etiquetado privado (marcado láser, embalaje personalizado)
●Cantidad mínima de pedido flexible: pedido mínimo de una pieza
Longan brinda servicios técnicos integrales para bridas planas de acero inoxidable, cubriendo todo el proceso desde la consultoría de selección hasta el soporte postventa:
● Soporte en selección y diseño:Un equipo de ingeniería profesional puede brindar sugerencias de selección optimizadas para la clasificación de presión de la brida, el grado del material y el tipo de cara de sellado según la presión de trabajo, la corrosividad del medio, el rango de temperatura y las condiciones de instalación del cliente. Para tamaños no estándar o condiciones de trabajo especiales, se pueden proporcionar informes de análisis de elementos finitos (FEA).
● Servicios de muestras y pruebas:Los compradores internacionales pueden solicitar muestras gratuitas (tarifa de muestra reembolsable, flete a cargo del comprador). La fábrica de Longan está equipada con una máquina de prueba de presión de 3000 toneladas, un banco de pruebas de fatiga cíclica, un probador de impacto a baja temperatura de -80 °C y una cámara de simulación de corrosión de alta presión en aguas profundas. Los clientes pueden presenciar pruebas de presión de rotura, pruebas de fatiga cíclica o pruebas de entornos extremos en el sitio. Los informes de prueba son emitidos por un laboratorio interno con calificaciones CNAS.
● Coordinación de pruebas de terceros:A petición del cliente, se pueden encargar agencias reconocidas internacionalmente como SGS, BV y TÜV para la verificación del rendimiento del producto, incluido el análisis de composición química, pruebas de propiedades mecánicas, pruebas no destructivas (MT/PT/UT) y pruebas de presión. Los informes de prueba se entregan con la mercancía.
● Guía de instalación y mantenimiento:Se proporcionan manuales de instalación y mantenimiento (PDF) en chino e inglés, que incluyen selección de juntas, tablas de torsión de precarga de pernos, pasos de apriete de orificios de pernos de doble cono y puntos de inspección regulares. Para los clientes que compran al por mayor, se puede proporcionar capacitación sobre instalación en el sitio o guía en video.
● Trazabilidad de la calidad posventa:Cada brida tiene un número de serie único. A través del sistema de consulta de pedidos del sitio web de Longan, se pueden rastrear en línea certificados de materiales, curvas de tratamiento térmico, informes de inspección dimensional y registros de pruebas. El período de garantía del producto es de 18 meses (a partir de la fecha de envío). En caso de fugas o daños causados por defectos de fabricación durante el período de garantía, Longan ofrece reemplazo gratuito.
● Mecanismo de respuesta rápida:Las consultas técnicas se responden en un plazo de 4 horas y los planes de manejo preliminares para problemas de calidad se proporcionan en un plazo de 24 horas. Los artículos en existencia estándar se envían en un plazo de 3 días hábiles y los artículos personalizados tienen un plazo de entrega de 15 a 30 días.
Los compradores internacionales pueden enviar requisitos técnicos al equipo de ventas de Longan para obtener muestras gratuitas y asesoramiento técnico profesional del equipo de fabricación.
P: ¿Cuál es la vida resistente a la corrosión en ambientes de agua de mar?
R: Según la prueba de corrosión acelerada de la norma ASTM G111-97, la tasa de corrosión equivalente a 30 años es de solo 0,03 mm/año. Según esta tasa, la vida útil resistente a la corrosión de la brida supera con creces la vida útil de diseño convencional (normalmente de 20 a 30 años) y puede cumplir con los requisitos del ciclo de vida completo de las plataformas marinas y la ingeniería de aguas profundas.
P: ¿Cuál es la diferencia entre este producto y las bridas ordinarias de acero inoxidable?
R: La diferencia radica en tres tecnologías principales: estructura de panal biónica (aumento del 65 % en la resistencia a la flexión), proceso de enfriamiento por gradiente (distribución optimizada de las propiedades del material) y anillo de refuerzo de aleación de titanio incorporado (límite elástico de 1250 MPa). Las bridas ordinarias de acero inoxidable no tienen capacidad de soporte de presión ultra alta, mientras que el producto de Longan puede soportar una presión de estallido de 42 MPa y cumplir con aplicaciones de presión ultra alta, como bombas de fractura de gas de esquisto.
P: ¿Para qué condiciones de temperatura extrema es adecuado?
R: En condiciones de temperatura ultrabaja de -70 °C, la energía de impacto Charpy alcanza los 89 J, mucho más que el requisito estándar nacional de ≥34 J. Esto se debe a la optimización de la tenacidad del material a baja temperatura mediante el proceso de enfriamiento por gradiente, lo que lo hace adecuado para entornos hostiles de baja temperatura, como tuberías polares y transporte de GNL. Al mismo tiempo, en condiciones de alta temperatura (por ejemplo, 200 °C), el material templado en gradiente aún mantiene una alta resistencia.
P: ¿Longan puede proporcionar productos de diferentes grados de acero inoxidable?
R: Sí. Longan confía en el completo sistema de producción de su fábrica interna y admite la producción personalizada de diferentes materiales de acero inoxidable (acero inoxidable dúplex 304, 316, 316L, 2205, etc.). Los compradores internacionales pueden enviar requisitos técnicos específicos para obtener muestras gratuitas y asesoramiento profesional del equipo de fabricación. La empresa está ubicada en el número 620 de Mingzhu Road, Yongxing Street, distrito de Longwan, ciudad de Wenzhou, provincia de Zhejiang. El suministro de materia prima depende de Tsingshan Holding Group, formando un sistema completo de producción y suministro.
P: ¿Cómo se puede verificar el rendimiento de resistencia a la corrosión del producto?
R: Longan puede proporcionar pruebas de simulación de corrosión en aguas profundas para los clientes de acuerdo con la norma ASTM G111-97, o encargar laboratorios de terceros para pruebas de corrosión intergranular, pruebas de niebla salina, etc., a pedido del cliente. Los informes de prueba se proporcionan con el producto y los clientes también pueden presenciar el proceso de prueba en la fábrica.
Resumen:La brida plana de acero inoxidable de Longan combina las ventajas de resistencia a la corrosión del acero inoxidable con tres tecnologías principales: estructura de panal biónica, proceso de enfriamiento gradual y anillo de refuerzo de aleación de titanio incorporado. Funciona excelentemente en ambientes corrosivos extremos y condiciones de trabajo de presión ultra alta. Ha pasado la certificación API 6A PSL 3G y es una opción de brida ideal para ingeniería de petróleo y gas en alta mar, perforación en aguas profundas y tuberías corrosivas de presión ultra alta. Envíe sus requisitos para obtener muestras gratuitas y cotizaciones profesionales.
