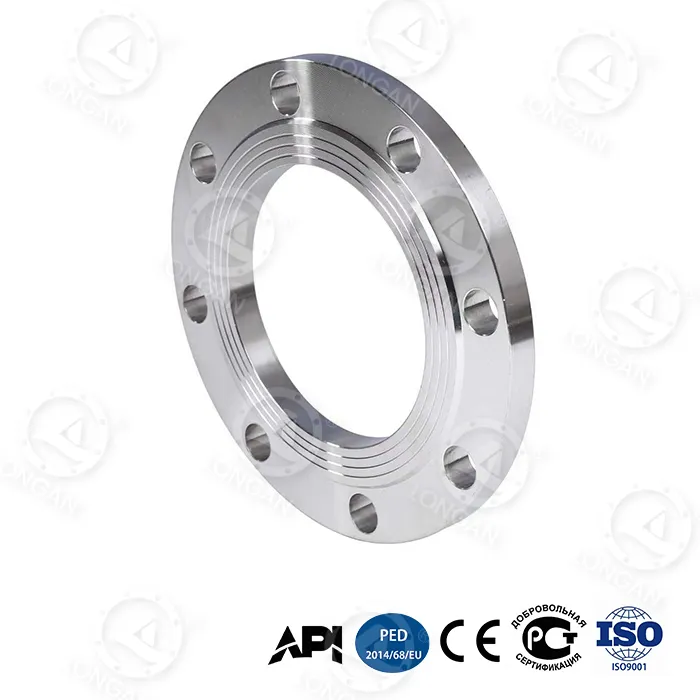

brida deslizante plana

Longan, un experimentado fabricante y proveedor global de bridas deslizantes planas en China, ha trabajado en proyectos de tuberías industriales internacionales durante muchos años. La fábrica interna implementa una estricta gestión de calidad desde las materias primas hasta los productos terminados, asegurando una calidad constante y confiabilidad a largo plazo de cada producto. Esta brida deslizable de cara plana adopta una estructura de panal biónica y un proceso de acero con alto contenido de carbono templado en gradiente, lo que aumenta la resistencia a la flexión en un 65 % en comparación con las bridas tradicionales. La presión de rotura del DN300 alcanza los 42 MPa, superando el estándar nacional GB/T 1048 en un 280 % y ha pasado la certificación API 6A PSL 3G. Las siguientes secciones analizarán exhaustivamente las ventajas técnicas y el valor de aplicación de este producto desde dimensiones que incluyen soldadura de instalación, soporte de presión máxima, resistencia sin carga, advertencia inteligente, adaptabilidad a entornos extremos, estándares aplicables y capacidad de suministro.

Ventajas de instalación y soldadura

Como brida de tipo deslizante, la brida deslizante plana se conecta a la tubería mediante dos soldaduras de filete durante la instalación: una en la parte posterior de la brida y otra dentro del orificio de la tubería. En comparación con las bridas con cuello soldado tradicionales, este diseño tiene las siguientes ventajas significativas:

1.Menor dificultad de instalación:No se requiere una alineación precisa de las tuberías, lo que permite ciertos errores de instalación y reduce los requisitos de construcción en el sitio.
2.Operación de soldadura conveniente:Las soldaduras de filete son más fáciles de ejecutar que las soldaduras a tope de penetración total, especialmente adecuadas para espacios confinados en obra.
3.Velocidad de reemplazo rápida:El tiempo de reemplazo único se reduce de 8 horas para las bridas tradicionales a 2,5 horas, lo que reduce efectivamente el tiempo de inactividad del sistema de tuberías para mantenimiento.

Esta estructura deslizable, combinada con el exclusivo diseño liviano de panal biónico de Longan, reduce aún más el peso total de la brida y mejora la eficiencia de la instalación.

Comparación de presión máxima y rendimiento ambiental

Indicador de desempeño	Brida de acero forjado tradicional	brida deslizante plana	Mejora
Presión de rotura (DN300)	≤15MPa	42MPa	↑180%
Vida de fatiga cíclica (35MPa)	No alcanzable	20.000 ciclos	—
Deformación axial (35MPa)	1,8 mm	0,6 mm	↓67%
Energía de impacto a -70°C	≥34J (estándar nacional)	89J	↑162%
Tasa de corrosión en aguas profundas en 30 años	aprox. 0,5 mm/año	0,03 mm/año	↓94%

Este producto supera por completo a las bridas tradicionales en cuanto a capacidad de soporte de presión y adaptabilidad ambiental. El avance principal radica en el anillo de refuerzo de aleación de titanio incorporado en el cuello de la brida, con un límite elástico de hasta 1250 MPa, lo que crea la posibilidad de aplicaciones de presión ultraalta para bridas deslizantes.

Respuesta sin carga

En los sistemas de tuberías reales, factores como la expansión/contracción térmica y el asentamiento de los cimientos a menudo causan una desalineación de la cara de la brida. En condiciones de carga excéntrica con una desalineación de tubería de 15°, la tasa de fuga de sellado de las bridas tradicionales es >10⁻³ mbar·L/s, mientras que la brida deslizante plana de Longan mantiene una tasa de fuga de sellado de ≤10⁻⁵ mbar·L/s, lo que mejora la confiabilidad del sellado en dos órdenes de magnitud.

Dos innovaciones estructurales logran este rendimiento:

● Diseño de nervaduras de refuerzo radiales:Las nervaduras de refuerzo radiales agregadas en la parte posterior de la brida reducen la concentración de tensiones locales en un 48%, lo que hace que la distribución de tensiones sea más uniforme en condiciones sin carga.
● Estructura alveolar de alta rigidez:La capa central biónica de panal proporciona una excelente rigidez a la flexión y resiste la deformación por deformación de la cara de la brida.

Además, en la prueba de vibración de banda de frecuencia de 50-200 Hz estándar ISO 10816-3, la tasa de atenuación de amplitud alcanza el 92 %, resolviendo eficazmente el problema de la atenuación de la precarga del perno en condiciones de pulsación de alta presión.

Advertencia inteligente y entorno extremo

La brida deslizante plana integra dos tecnologías inteligentes para ayudar a los usuarios a detectar problemas potenciales de manera temprana:

● Capa indicadora de desgaste de nanozirconia:Este material está incrustado en la superficie de sellado. Cuando el espesor es inferior a 0,1 mm, un cambio de color visible da una advertencia, lo que permite juzgar el estado del sellado sin equipo profesional.
● Bloqueo de precarga del orificio del perno doblemente cónico:Bajo una fluctuación de presión de 35 MPa, la atenuación de precarga de las estructuras tradicionales es ≥20 %, mientras que este diseño controla la atenuación de precarga dentro de ≤5 %, lo que garantiza la confiabilidad de la conexión a largo plazo.

Verificación del rendimiento en entornos extremos (todos los datos de pruebas reales):

● Impacto por baja temperatura (-70°C):Energía de impacto Charpy de 89J (estándar nacional ≥34J), adecuada para tuberías polares y transporte de GNL.
● Corrosión en aguas profundas (5.000 metros):Según la norma ASTM G111-97, la tasa de corrosión equivalente a 30 años es de solo 0,03 mm/año, lo que cumple con los requisitos del ciclo de vida completo para la ingeniería de aguas profundas.
● Abrasión de arena y polvo (120m/s):Según la norma ISO 5890:2012, después de 10.000 horas de impacto continuo, la profundidad del daño en la superficie de sellado es ≤8μm, adecuada para zonas desérticas o plataformas marinas con vientos cargados de arena de alta velocidad.

Normas y especificaciones aplicables

La brida deslizante plana se fabrica estrictamente de acuerdo con la norma ASME B16.5, con clasificaciones de presión que cubren la Clase 150 a la Clase 1500 y un rango de tamaño de NPS de 1/2 pulgada a 24 pulgadas. El material es acero con alto contenido de carbono templado en gradiente, combinado con un diseño de nervaduras de refuerzo radial y un anillo de refuerzo de aleación de titanio incorporado.

Según la especificación ASME B16.5, la medición del espesor para bridas Clase 150 y Clase 300 no incluye la altura de la cara elevada. Este producto adopta un diseño de superficie de sellado de cara completa (FF) y debe usarse con una junta de cara completa. Es importante tener en cuenta que una brida de cara completa no debe atornillarse directamente a una brida de cara elevada; debe reemplazarse con una junta de cara completa o un adaptador.

Ciencia de materiales e innovación de procesos

● Acero con alto contenido de carbono templado en gradiente:El enfriamiento completo tradicional de bridas da como resultado diferencias excesivas de dureza entre la superficie y el núcleo, propensas a agrietarse. La tecnología de enfriamiento gradual controla con precisión las velocidades de calentamiento y enfriamiento, creando una distribución gradual de la dureza desde el exterior hacia el interior: alta dureza superficial para resistencia al desgaste, alta tenacidad del núcleo para resistencia al impacto. Esto permite que la brida mantenga una resistencia al impacto de 89J a -70°C.

● Estructura de panal biónica:Inspirándose en la geometría hexagonal de las colmenas, esta estructura aumenta significativamente la rigidez a la flexión sin aumentar el peso. El análisis de elementos finitos comprueba que la resistencia a la flexión de esta estructura es un 65% mayor que la de una brida maciza del mismo peso.

● Anillo de refuerzo de aleación de titanio incorporado:Se coloca previamente un anillo de aleación de titanio Ti-6Al-4V en el cuello de la brida, el lugar más propenso a la concentración de tensiones. Esta aleación tiene un límite elástico de hasta 1250 MPa y una densidad de sólo el 60% de la del acero. El anillo está adherido al material base mediante un ajuste de interferencia, lo que limita eficazmente la deformación plástica del cuello y aumenta la presión de rotura de la brida DN300 del tradicional ≤15MPa a 42MPa.

Sistema de Inspección de Producción y Calidad

La fábrica interna de Longan está ubicada en Longwan, Wenzhou. Aprovechando el suministro de materia prima de alta calidad de Tsingshan Holding Group, combinado con sus propias capacidades de forjado, tratamiento térmico y mecanizado, ha formado una cadena de producción completa. Cada brida deslizante plana viene con certificados de material rastreable, registros de curvas de tratamiento térmico, informes de inspección dimensional e informes de pruebas hidrostáticas/neumáticas.

Puntos clave del control de calidad:

1.Inspección de entrada de materia prima: análisis espectral, muestreo de propiedades mecánicas.
2.Control de procesos: monitoreo en tiempo real de las curvas de temperatura del horno de tratamiento térmico, registro automático de los parámetros del proceso de enfriamiento en gradiente.
3.Inspección del producto terminado: inspección 100% dimensional, prueba de partículas magnéticas 10%, muestreo por lotes para presión de estallido o vida útil de fatiga cíclica.
4.Testificación de terceros: A petición del cliente, se pueden organizar pruebas de testigos in situ por parte de SGS, BV u otras agencias.

Los compradores internacionales pueden comprobar el progreso de la producción y los datos de prueba en línea utilizando el número de pedido.

Casos de solicitud de proyectos globales

● Estación de fracturación de yacimientos de gas de esquisto de Oriente Medio:Se utilizaron 120 juegos de bridas deslizantes planas DN300 Clase 1500. Después de 18 meses de funcionamiento continuo, no se produjeron fugas en los sellos y la frecuencia de mantenimiento fue cero.
● Plataforma de perforación en aguas profundas del Mar de China Meridional:Profundidad del agua 2.800 metros. La brida se utilizó para conectar la pila de prevención de reventones. Después de 30 meses de inspección de corrosión, la superficie de sellado no mostró daños evidentes y la tasa de corrosión medida fue de 0,028 mm/año.
● Gasoducto ruso de gas natural en el Ártico:Temperatura ambiente -55°C, valor de prueba de impacto 82J, cumpliendo con los requisitos de diseño del proyecto. Se han suministrado más de 500 piezas.

Preguntas frecuentes

P: ¿Para qué niveles de presión es adecuado?
R: Esta brida deslizante plana es adecuada para presiones nominales de Clase 150 a Clase 1500. Los datos medidos muestran que el tamaño DN300 funciona excelentemente a una presión de estallido de 42 MPa, superando con creces los requisitos estándar nacionales. Es particularmente adecuado para condiciones extremas y de presión ultraalta, como bombas de fracturación de gas de esquisto, plataformas de perforación en aguas profundas, tuberías de transmisión de gas natural de presión ultraalta y entornos polares.

P: ¿Cuál es la principal diferencia entre esta y una brida con cuello soldado?
R: Una brida deslizable utiliza dos soldaduras de filete para conectar la tubería (una en la parte posterior y otra dentro del orificio), con requisitos de instalación relativamente relajados. Una brida con cuello soldado utiliza una única soldadura a tope de penetración total, lo que requiere una alineación más estricta. Sin embargo, en el producto de brida deslizante de Longan, a través del diseño de una estructura de panal biónica y un anillo de refuerzo de aleación de titanio incorporado, el rendimiento de soporte de presión no es menor que el de las bridas con cuello soldado tradicionales.

P: ¿Cómo funciona en entornos de baja temperatura?
R: En condiciones de temperatura ultrabaja de -70°C, la energía de impacto Charpy del producto alcanza los 89J, mucho más que el requisito estándar nacional de ≥34J. Esto se debe a la excelente tenacidad a bajas temperaturas del material de acero con alto contenido de carbono templado en gradiente, lo que lo hace adecuado para la ingeniería de tuberías polares y sistemas de transporte de gas natural a baja temperatura.

P: ¿Cuáles son la capacidad de suministro y las opciones de personalización de Longan?
R: Longan tiene una fábrica interna y un sistema de producción completo que admite la personalización del tamaño, el etiquetado privado y la producción a granel. Se implementa una estricta gestión de calidad desde la selección de la materia prima hasta la inspección del producto terminado. Los compradores internacionales pueden enviar requisitos para obtener muestras gratuitas. La empresa está ubicada en No. 620 Mingzhu Road, Yongxing Street, distrito de Longwan, ciudad de Wenzhou, provincia de Zhejiang, y aprovecha las ventajas geográficas de Wenzhou y el suministro de materia prima de Tsingshan Holding Group para formar un sistema completo de producción y suministro.

P: ¿Cómo se puede verificar el rendimiento real?
R: Longan da la bienvenida a los clientes o agencias de inspección externas para que presencien las pruebas de rendimiento en la fábrica. La fábrica está equipada con una máquina de prueba de presión de 3000 toneladas, un banco de pruebas de fatiga cíclica, un probador de impacto a baja temperatura de -80 °C y una cámara de simulación de corrosión de alta presión en aguas profundas. Los clientes pueden solicitar pruebas de presión de estallido, pruebas de fatiga cíclica o pruebas de ambientes extremos en muestras; Los informes de prueba son emitidos por un laboratorio interno con calificaciones CNAS.
