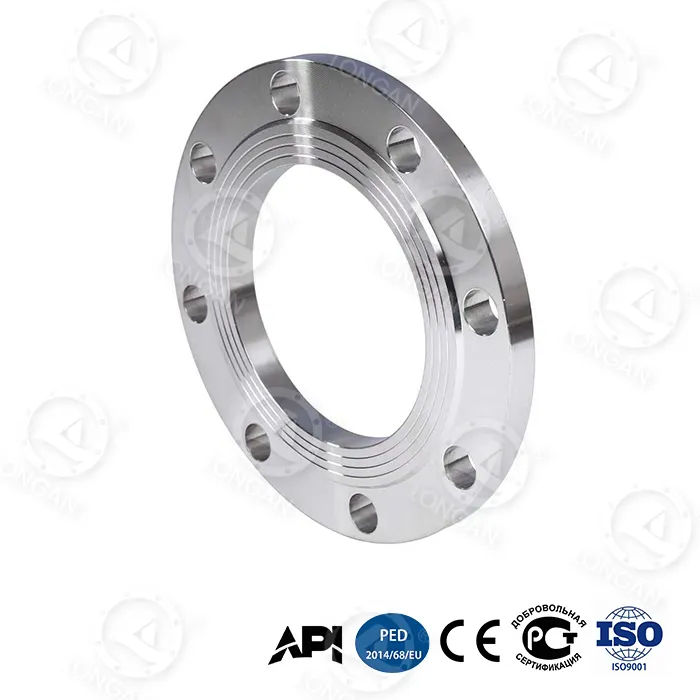

brida de cara elevada plana

Deje de preocuparse por las discrepancias en las juntas en las modificaciones de tuberías o en los sistemas de bridas mixtas. La brida plana de cara elevada de Longan combina un anillo exterior de cara completa con una zona de sellado central ligeramente elevada, por lo que puede utilizar juntas FF o RF sin modificar la tubería. Fabricada en las propias instalaciones de Longan en Wenzhou bajo un estricto control de calidad, esta brida utiliza acero con alto contenido de carbono templado en gradiente y un núcleo de panal biónico para lograr una presión de estallido de 42 MPa en DN300 (280 % por encima del estándar nacional) y una resistencia a la flexión un 65 % mayor que las bridas convencionales. Certificado API 6A PSL 3G.

Productos destacados

● Diseño de cara de sellado híbrido:Esta es la característica más distintiva de la brida de cara elevada plana. El área central de la cara de sellado está ligeramente elevada (similar a RF), pero el área exterior se extiende hasta los orificios de los pernos (similar a FF). Los beneficios incluyen:1.Centrado automático de juntas para una instalación más rápida;2.Distribución más uniforme de la tensión de contacto de sellado, evitando la sobrecarga de los bordes de la RF tradicional;3.Compatible tanto con juntas de cara completa como con juntas de cara elevada, lo que proporciona un reemplazo flexible en el sitio.

● Aumento del 65 % en la resistencia a la flexión:La estructura biónica de panal hace que la brida sea más ligera y rígida, especialmente adecuada para soportar momentos de flexión de tuberías.

● Rodamiento de presión ultraalta:La presión de rotura DN300 de 42 MPa es 2,8 veces mayor que la de las bridas tradicionales (≤15 MPa). La vida de fatiga cíclica de 20.000 ciclos a 35 MPa supera con creces los estándares de la industria.

● Tolerancia ambiental extrema:Energía de impacto de -70 °C de 89 J, tasa de corrosión en aguas profundas a 5000 m de 0,03 mm/año, abrasión de arena y polvo de 120 m/s ≤8 μm.

● Seguridad inteligente:Capa indicadora de desgaste de nanozirconia (advertencia de cambio de color cuando el espesor es <0,1 mm) + orificio para perno doble cónico (atenuación de precarga ≤5%).

Procesos de producto

● Mecanizado de caras de sellado:Se utiliza torneado de precisión CNC, con la altura elevada siguiendo las dimensiones RF estándar ASME B16.5 (1,6 mm a 6,4 mm para Clase 150~1500), pero la raíz elevada realiza una transición suave a toda la cara de la brida. La rugosidad de la superficie Ra ≤3,2μm garantiza un buen contacto con la junta.

● Extinción de gradiente:El acero con alto contenido de carbono se somete a un enfriamiento controlado para formar una estructura graduada con una dureza superficial de 45-50 HRC y una tenacidad del núcleo ≥30J (a -70°C).

● Estructura alveolar:La rejilla hexagonal biónica dentro del cuerpo de la brida, optimizada mediante análisis de elementos finitos, proporciona una rigidez un 65 % mayor con el mismo peso.

● Anillo de refuerzo de aleación de titanio:Un anillo Ti-6Al-4V (límite elástico de 1250 MPa) está incrustado en el cuello con ajuste de interferencia, lo que evita la expansión del cuello bajo alta presión.

● Control de calidad:100% inspección dimensional, 10% prueba de partículas magnéticas, prueba de explosión aleatoria por lote. Se proporcionan certificados de materiales trazables y curvas de tratamiento térmico.

Escenarios de uso

El diseño de la cara de sellado híbrida de la brida de cara elevada plana la hace especialmente adecuada para los siguientes escenarios:

Guión	Punto débil con bridas tradicionales	Solución con este producto
Modernización de tuberías antiguas	El sistema original puede mezclar bridas FF y RF, las juntas no son intercambiables	La cara de sellado híbrida es compatible con ambos tipos de juntas, no es necesaria ninguna modificación de la tubería.
Medios gaseosos a alta presión	Las juntas de brida RF pueden extruirse bajo pulsaciones de presión.	El área plana exterior proporciona soporte adicional, evitando que la junta se deslice.
Tuberías de baja presión de gran diámetro.	Las bridas FF requieren juntas de tamaño completo, alto costo	La parte elevada permite el uso de juntas RF estándar, lo que reduce el inventario de piezas de repuesto.
Ambientes polares/de aguas profundas	La cara de sellado única tiene fugas después del ciclo térmico	El sellado de doble zona (elevado + plano) proporciona rutas de sellado redundantes

Las áreas de aplicación específicas incluyen:

● Tuberías de salida de la bomba de fracturación de gas de esquisto(presión pulsante de 35-70MPa)
● Conexiones de boca de pozo de plataformas de perforación en aguas profundas(5.000 m de profundidad de agua)
● Terminales receptoras de GNL(-70°C baja temperatura)
● Tuberías de medios ácidos para árboles de Navidad en alta mar(H₂S/CO₂)

Servicio postventa

● Muestras gratuitas:Los compradores internacionales pueden solicitar una muestra gratuita (tarifa de muestra reembolsable, flete por cobrar) para pruebas de instalación y verificación de sellado.

● Guía de instalación:Se proporcionan manuales de instalación en chino e inglés, que incluyen valores de torsión para diferentes materiales de juntas (grafito, espiral, PTFE). La guía remota por video está disponible.

● Consultoría técnica:El equipo de ingeniería responde a las preguntas sobre selección y combinación de juntas en un plazo de 4 horas.

● Trazabilidad de la calidad:Cada brida tiene una identificación única y los informes de prueba se pueden consultar en el sitio web oficial.

● Garantía:18 meses, reposición gratuita por defectos de fabricación.

● Pruebas de terceros:Se pueden organizar pruebas de presión presenciadas in situ de SGS/BV previa solicitud.

¿Por qué elegir Longan?

1. Diseño exclusivo de la cara de sellado:La mayoría de las bridas del mercado son puramente FF o puramente RF. Nuestra brida plana con cara elevada le permite obtener tanto la uniformidad de tensión de FF como la confiabilidad del sellado de RF sin cambiar el tipo de junta. Es especialmente adecuado para proyectos de modernización donde la tubería original puede ser FF o RF; este producto es compatible con ambos.

2. Ventaja del costo del ciclo de vida completo:El costo total a 30 años es de solo $6200, lo que supone un ahorro del 66 % en comparación con las bridas tradicionales de $18 500. El tiempo de reemplazo único es de 2,5 horas (8 horas tradicionales), la frecuencia de mantenimiento anual es de 0,7 veces (3,2 veces tradicional).

3. Certificación completa:API 6A PSL 3G, adecuado para escenarios de presión ultra alta con medios gaseosos H₂S y CO₂.

4. Datos reales verificables:Todos los indicadores de rendimiento están disponibles para pruebas in situ presenciadas por el cliente. Se proporcionan muestras gratuitas.

5. Respuesta rápida:Los artículos estándar se envían en un plazo de 3 días, los artículos personalizados en un plazo de 15 a 30 días.

Resumen: La brida plana de cara elevada de Longan, con su diseño de cara de sellado híbrido, resuelve los puntos débiles de las bridas tradicionales en cuanto a compatibilidad de juntas, distribución de tensiones y sellado de alta presión. Combinado con la estructura biónica de panal, el enfriamiento de gradiente y el anillo de refuerzo de aleación de titanio, su resistencia a la flexión, presión de estallido y vida a la fatiga mejoran enormemente. La certificación API 6A PSL 3G y la reducción del 66 % en el costo del ciclo de vida completo de 30 años lo convierten en una opción ideal para gas de esquisto, ingeniería de aguas profundas y sistemas de tuberías complejos. Envíe sus requisitos para obtener muestras gratuitas y soluciones de sellado profesionales.

Preguntas frecuentes

P: ¿Puede una brida plana con cara elevada reemplazar una brida RF existente?
R: Sí. Siempre que la clasificación de presión y el tamaño coincidan, se puede reemplazar directamente una brida RF y se puede seguir usando la junta RF original. Si la brida de acoplamiento es FF, se requiere una junta de cara completa, pero el área plana de este producto es lo suficientemente grande como para ser totalmente compatible.

P: ¿Esta cara de sellado híbrida requiere juntas especiales?
R: No. Puede seguir usando juntas RF estándar ASME B16.21 (p. ej., enrolladas en espiral con anillo interior) o juntas FF (juntas de grafito de cara completa). Nuestras pruebas muestran que el rendimiento de sellado de ambos tipos de juntas en esta brida es superior al de las caras de sellado simples tradicionales.

P: ¿Se aflojarán los pernos bajo una presión pulsante de 35 MPa?
R: Este producto utiliza orificios para pernos de doble cono. Bajo una fluctuación de 35MPa, la atenuación de precarga es ≤5%, mientras que los orificios redondos tradicionales tienen una atenuación ≥20%. Se recomienda utilizar una llave dinamométrica hidráulica en forma de cruz con tres pasos. Podemos proporcionar una tabla de cálculo de par.

P: ¿Se pueden proporcionar diferentes materiales, como acero inoxidable?
R: Sí. El material estándar para este producto es acero con alto contenido de carbono templado en gradiente, pero también se pueden proporcionar 316L, acero inoxidable dúplex, etc., a pedido. La misma estructura de panal y anillo de refuerzo de aleación de titanio también se aplican al acero inoxidable.

P: ¿Cómo podemos verificar la presión de explosión de 42 MPa que afirma?
R: Damos la bienvenida a los clientes para que presencien las pruebas de explosión en nuestra fábrica. Los productos en stock habituales se muestrean aleatoriamente cada trimestre y los informes de prueba se almacenan en nuestro sitio web. También puede solicitar una prueba por separado en su muestra; El costo corre a cargo de nosotros (la muestra debe ser devuelta).
