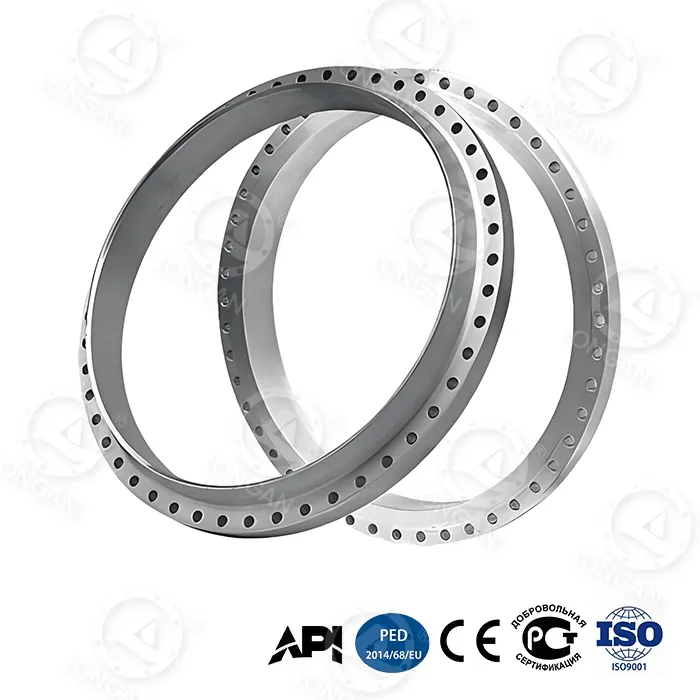

Brida de gran tamaño

Ventajas del producto Presentación de datos

1. Mayor capacidad de presión

Las bridas de gran tamaño tienen un rango de presión típico de > 100 bar a > 250 bar o más, que es más de cinco veces la presión de las bridas estándar del mismo grado. Por ejemplo, la presión nominal de las bridas Clase 900 en DN600 es mucho mayor que la de las bridas Clase 150 del mismo tamaño.

2. Grosor de la pared y resistencia estructural significativamente mayores (integridad estructural mejorada):

Las bridas de gran tamaño tienen superficies convexas más altas, cuellos de brida más gruesos y orificios para pernos más grandes, lo que proporciona una mayor resistencia a la vibración y la flexión.

Tome como ejemplo la brida ASME B16.5 DN600, clase 150 frente a clase 900 RF:

Espesor de brida, Clase 900: ~ 152,4 mm, Clase 150: ~ 38,1 mm, el espesor de Clase 900 es aproximadamente 4 veces mayor que el de Clase 150.

Número de pernos La Clase 900 tiene 24 pernos M36, la Clase 150 tiene solo 20 pernos M24

El diámetro del perno aumentó en un 50 %, la cantidad de pernos aumentó en un 20 % y la fuerza de sujeción aumentó.

El diámetro del círculo de pernos de la brida Clase 900 aumentó ~114,3 mm en comparación con el diámetro de la brida Clase 150, lo que proporciona más espacio de distribución de pernos.

3. Rendimiento de sellado muy fuerte

Mayor área de contacto de la superficie de sellado, cero fugas a largo plazo en ambientes de alta presión y alta temperatura.

Los pernos más altos producen directamente una mayor fuerza de sellado de la junta.

Por lo general, se requiere que la tasa de fuga de diseño de la junta anular de bridas de gran tamaño sea inferior a 10 ^ -6 std cm³/seg He, lo que puede lograr un sellado hermético, que es mucho mayor que los requisitos de las bridas ordinarias para juntas blandas.

4. Requisitos personalizados

Este producto requiere requisitos personalizados para tamaños, materiales y revestimientos no estándar. Longan se especializa en esto.

El tamaño supera con creces el estándar y requiere un procesamiento personalizado.

Materiales de aleación resistentes a la corrosión de uso común: (como Super Duplex 2507, Inconel 625/825, Monel, Hastelloy), el límite elástico puede alcanzar > 600 MPa o más.

El espesor de los recubrimientos especiales puede alcanzar 250-500 μm, y el espesor de los revestimientos es de 3-6 mm, que también se pueden personalizar.

Finalmente, me gustaría enfatizar que Longan es una poderosa fábrica que se especializa en la producción de bridas de gran tamaño personalizadas, que pueden satisfacer plenamente todas sus imaginaciones sobre este producto. ¡Ven y contáctanos, siempre seremos bienvenidos!
