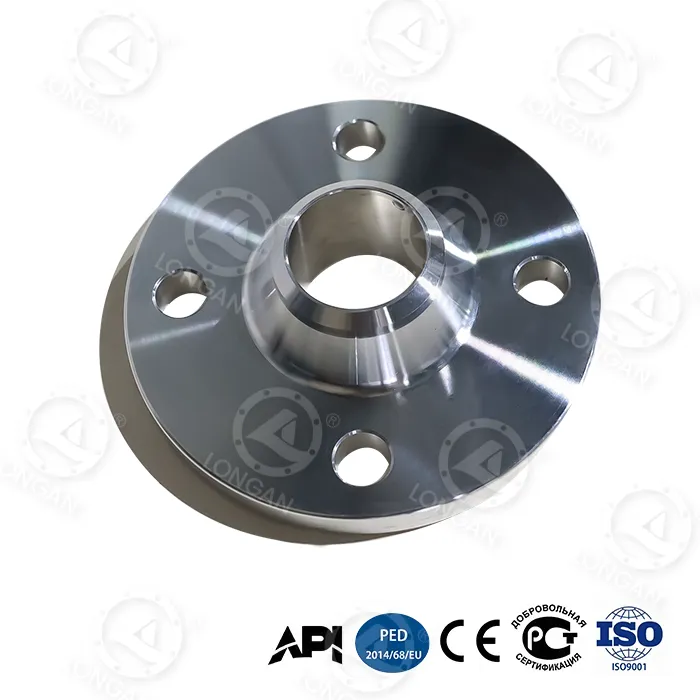

Brida de soldadura a tope de cuello 316

En procesamiento químico, plataformas marinas, desalinización, entornos farmacéuticos y otros, ofrecemos una gama completa de bridas 316 WN que cumplen con los estándares ASME B16.5. Después de un estricto control de calidad, garantizamos un rendimiento y seguridad duraderos en los entornos más exigentes. Los cuellos de brida para soldadura a tope de acero inoxidable 316 son la opción estándar de la industria. Se pueden proporcionar datos de rendimiento detallados, especificaciones técnicas y directrices aplicables.

¿Por qué elegir bridas para soldadura a tope con cuello 316?

1. Fuerte resistencia a la corrosión:

El molibdeno es la clave: Brida para soldadura a tope con cuello 316, valor PREN > 25, mucho más alto que el acero inoxidable 304, resiste eficazmente la corrosión por picaduras y grietas. También contiene un 2-3% de molibdeno (Mo), lo que mejora significativamente su resistencia al agua de mar, cloruros y diversas soluciones ácidas.

En la prueba de niebla salina estándar ASTM G48 Método A (5 % NaCl, 35 °C), las bridas de acero al carbono en las mismas condiciones se oxidaron gravemente en 100 horas, mientras que 316 muestras de bridas no mostraron picaduras visibles después de 1000 horas.

2. Fácil de instalar y probar:

Las bridas de soldadura a tope de acero inoxidable 316 proporcionan uniones permanentes y de alta resistencia y son fáciles de probar para pruebas radiográficas (RT) y pruebas ultrasónicas (UT).

Certificaciones: PED 2014/68/EU (Marcado CE), NACE MR0175/ISO 15156 (para ambientes ácidos), NORSOK M-630 (Petróleo y Gas)

Tamaños: ASME B16.5, ASME B16.47 Serie A/B

Materiales: ASTM A182 F316/F316L

Clasificaciones de presión y temperatura: ASME B16.5

3. Durabilidad superior:

Rendimiento a altas temperaturas: Mantiene buenas propiedades mecánicas en un amplio rango de temperaturas de -425 °F a 1500 °F (-254 °C a 816 °C).

Capacidad de alta presión: Diseñado para soportar clasificaciones de presión Clase 150, 300, 600, 900, 1500, 2500 según ASME B16.5. Se proporciona una tabla clara de clasificaciones de presión y temperatura.

4. Flujo de fluido optimizado:

La brida de soldadura a tope con cuello 316 coincide gradualmente con el espesor de la pared de la tubería, lo que reduce significativamente el factor de concentración de tensión, especialmente adecuada para aplicaciones de carga cíclica y ciclo térmico, el diseño de cuello cónico proporciona una transición suave, reduce la turbulencia y la caída de presión, y la vida útil a la fatiga es entre un 30 y un 50% mayor que la de la brida deslizante.

Propiedades mecánicas:

Límite elástico (0,2 % de deflexión, mínimo) 30 ksi (205 MPa) 25 ksi (170 MPa) ASTM A370

Resistencia a la tracción (mínima) 75 ksi (515 MPa) 70 ksi (485 MPa) ASTM A370

Alargamiento (calibre de 2 pulgadas, mínimo) 30 % 30 % ASTM A370

Dureza (máxima) 217 ​​HB / 95 HRB 217 HB / 95 HRB ASTM E18/E10

Rango disponible

Clase de presión: 150, 300, 400, 600, 900, 1500, 2500

Proceso de fabricación: Forjada: más resistente y menos propensa a sufrir defectos que las bridas fundidas.

Tamaño de brida para soldadura a tope con cuello 316 (NPS): 1/2" (15 mm) a 24" (600 mm)

Superficie de sellado: RF (cara elevada - altura común 1/16" para NPS<24", 1/4" para NPS>=24"), RTJ (junta tipo anillo - R, RX, BX y otros tipos de ranura)

Tratamiento superficial: recocido en solución + pasivado decapado - configuración estándar para garantizar la mejor resistencia a la corrosión y eliminar el hierro libre. El arenado o el pulido electrolítico son opcionales.

Envíe una consulta rápidamente para buscar soluciones de sellado de tuberías
