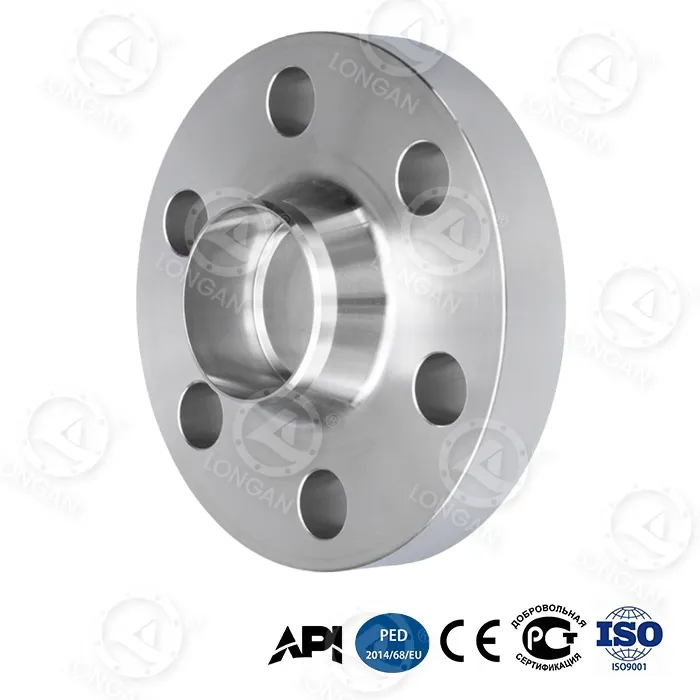

Brida de soldadura a tope de cuello 304

Especificaciones técnicas

1. Certificación de materiales (ASTM A182 F304)

Caso de prueba de función de valor estándar de elemento

Ni 8,0~11,0% Estabilidad de austenita 9,2%

C≤0,08% - 0,05%

Cr 18,0~20,0% Protección contra la corrosión y oxidación 18,8% (espectrómetro)

2. Presión-Temperatura

Temperatura (°C) Clase 150 (bar) Clase 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Propiedades mecánicas

Parámetro 304 Valor de brida Base estándar

Tolerancia del diámetro interior (NPS 12") ±0,25 mm ASME B16.5 Tabla 5

Resistencia a la tracción 515 MPa ASTM A182

Límite elástico 205 MPa ASTM A182

Desviación del círculo central del orificio del perno ±0,8 mm MSS SP-44

Escenarios aplicables

Escenarios recomendados Medios tolerables Escenarios prohibidos Soluciones alternativas

Aire comprimido a baja presión Aire seco (punto de rocío <-40°C) Aire húmedo que contiene azufre Acero al carbono niquelado

Equipos alimentarios Productos lácteos, zumos (pH>4,5) Desinfectantes que contienen cloro Brida 316L

Suministro de agua municipal Agua dulce, agua potable Agua de mar/agua con alto contenido de cloro (>50 ppm Cl⁻) Brida 316

HVAC Agua caliente (<80°C), vapor Ácido clorhídrico/ácido sulfúrico (pH<4) Aleación de Hastelloy

¿Por qué elegir la brida para soldadura a tope con cuello 304?

1. Menor costo

Material Precio unitario (referencia) Vida útil Costo integral (10 años)

Brida 316 2,3x 15 años + 1,2x

Brida para soldadura a tope con cuello 304 1,6x 10 años + 1,0x

Brida de acero al carbono 1,0x 2 años (fugas de óxido) 2,8x

2. Ventajas del diseño estructural

Precisión de la superficie de sellado: la rugosidad de la superficie RF de la brida de soldadura con cuello de acero inoxidable 304 es de 125-250 μin Ra, lo que garantiza la confiabilidad del sellado de la junta.

Transición de cuello cónico: reduce el factor de concentración de tensiones en un 40 % y prolonga la vida útil de la fatiga de la soldadura.

3. Resistencia básica a la corrosión

Prueba de niebla salina: sin óxido rojo durante 500 horas

Capa protectora de cromo-níquel: el contenido de Cr ≥18% forma una película de pasivación para resistir la corrosión del agua, el vapor y el ácido débil (pH>4,5).

Descripción de la limitación: no es adecuado para entornos que contienen iones de cloruro >50 ppm (como agua de mar) y es necesario actualizar 316 en este momento.

Preguntas frecuentes

P1: ¿Cuál es la diferencia de costo con la brida 316?

Respuesta: El precio de la brida para soldadura a tope con cuello 304 es entre un 30 y un 35 % más bajo con las mismas especificaciones (debido a la diferencia en el contenido de níquel y molibdeno). Si el medio no contiene iones cloruro/ácidos, es más económico elegir 304.

P2: ¿Se puede utilizar 304 para tuberías exteriores?

Respuesta: En condiciones de baja humedad (<60%) RH) Se puede utilizar durante mucho tiempo en un ambiente libre de sal; Se requiere un revestimiento anticorrosión en áreas costeras/industriales; de lo contrario, pueden producirse picaduras en un plazo de 2 a 3 años.
